| উৎপত্তি স্থল: | শেনচেন |
|---|---|
| পরিচিতিমুলক নাম: | TYF |
| সাক্ষ্যদান: | CE,RoHs |
| মডেল নম্বার: | Tunable হোয়াইট সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ: | কথাবার্তা |
| মূল্য: | negotiable |
| ডেলিভারি সময়: | 3-5 দিন |
| পরিশোধের শর্ত: | T/T, ওয়েস্টার্ন ইউনিয়ন, MoneyGram L/C, D/A, D/P, |
| যোগানের ক্ষমতা: | 1,000,000 পিসি / দিন |
| Emitting রঙ: | উষ্ণ হোয়াইট, প্রাকৃতিক হোয়াইট, কুল হোয়াইট | درجه: | COB নেতৃত্বাধীন |
|---|---|---|---|
| সাক্ষ্যদান: | RoHS | প্রয়োগ: | COB LED বাতি হত্তয়া |
| চিপ উপাদান: | অ্যালুমিনিয়াম | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220V / 110V |
| বিশেষভাবে তুলে ধরা: | dimmable cob নেতৃত্বে,সাদা cob নেতৃত্বে |
||

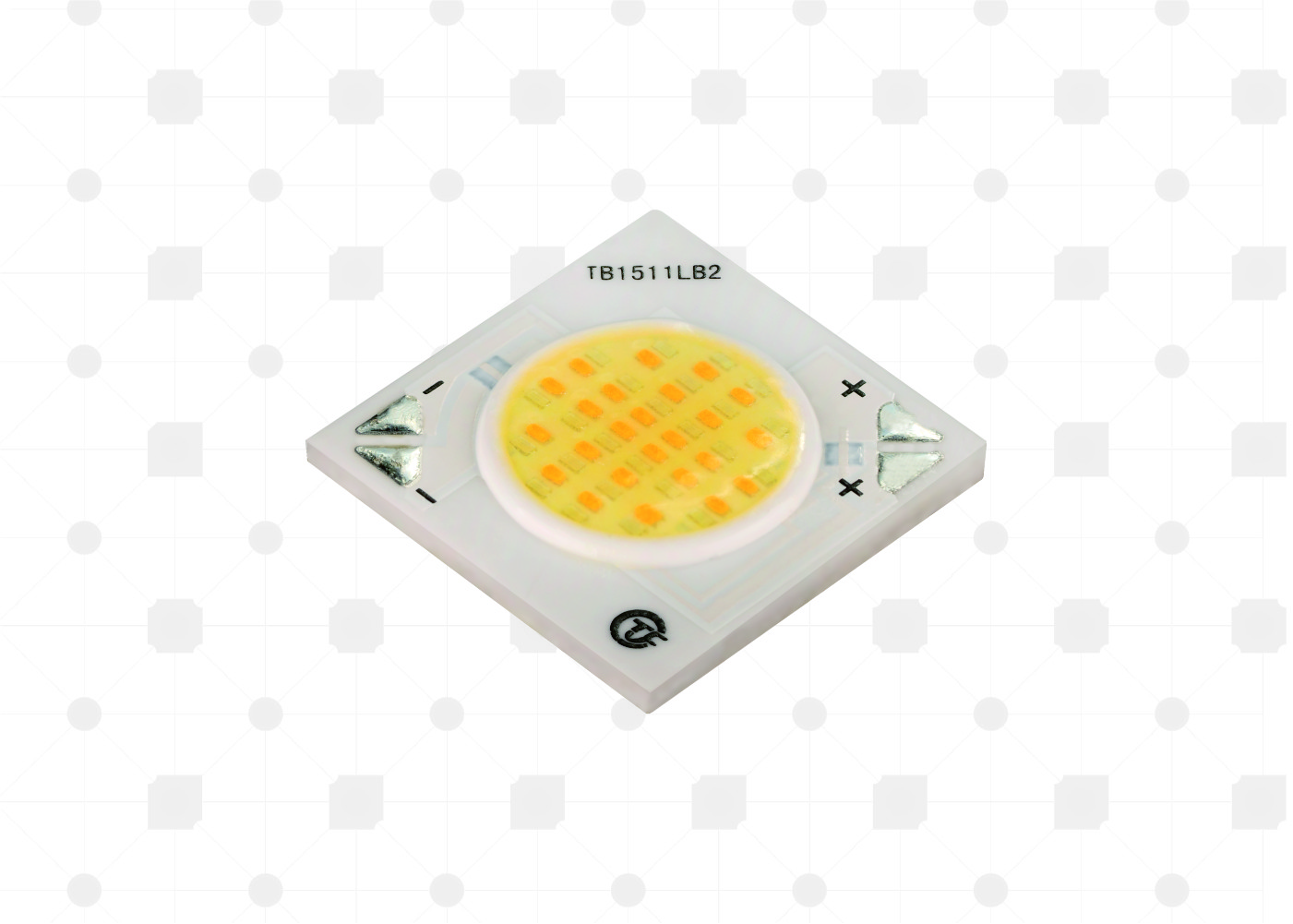

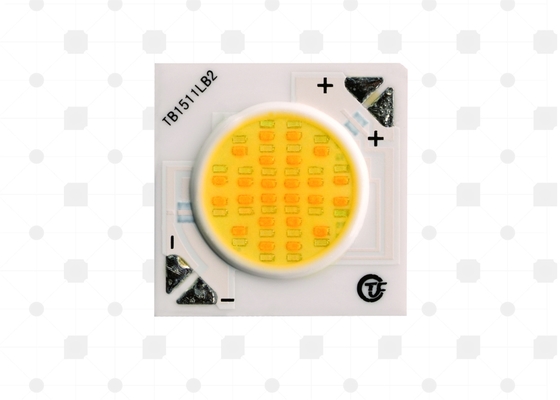

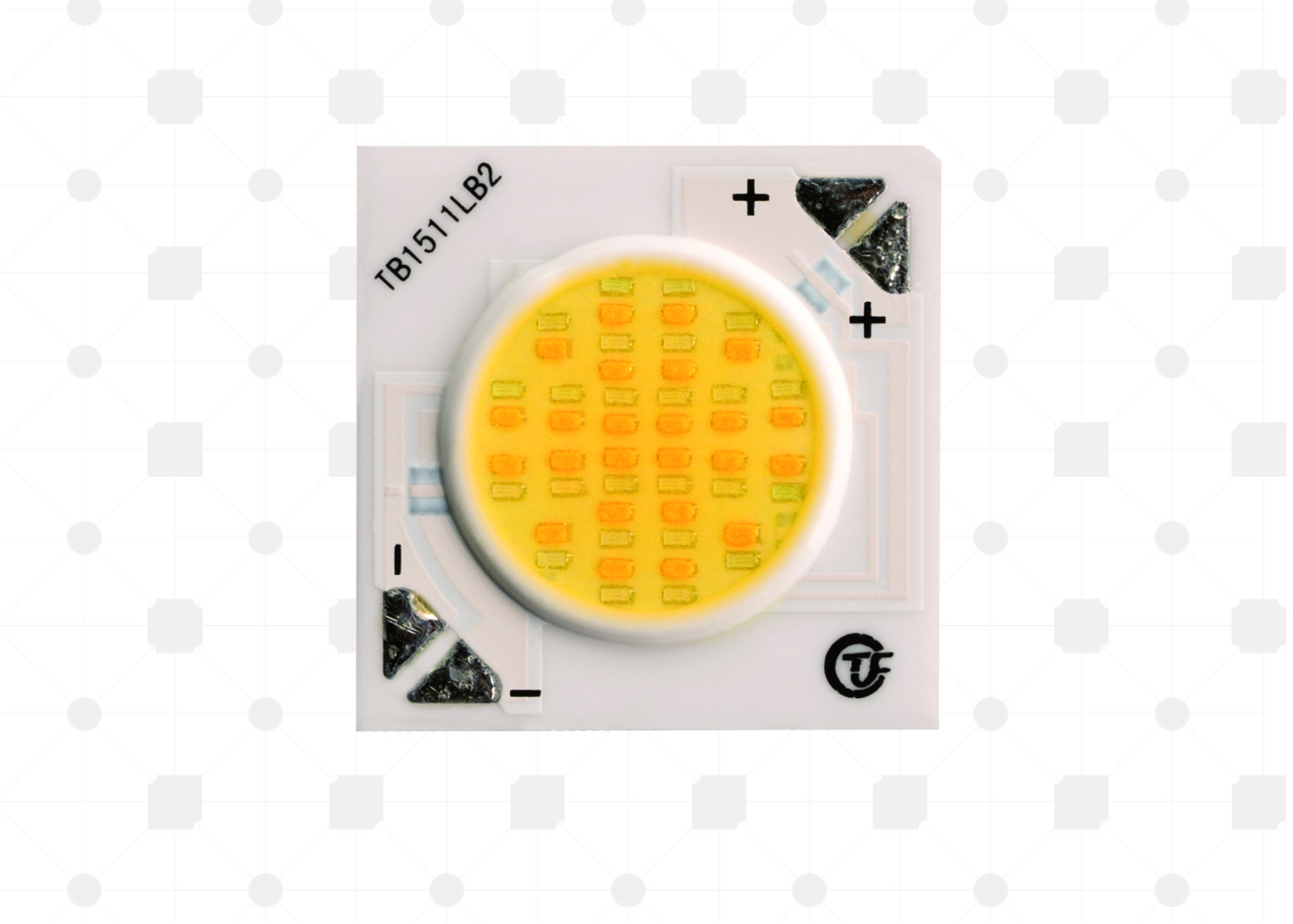

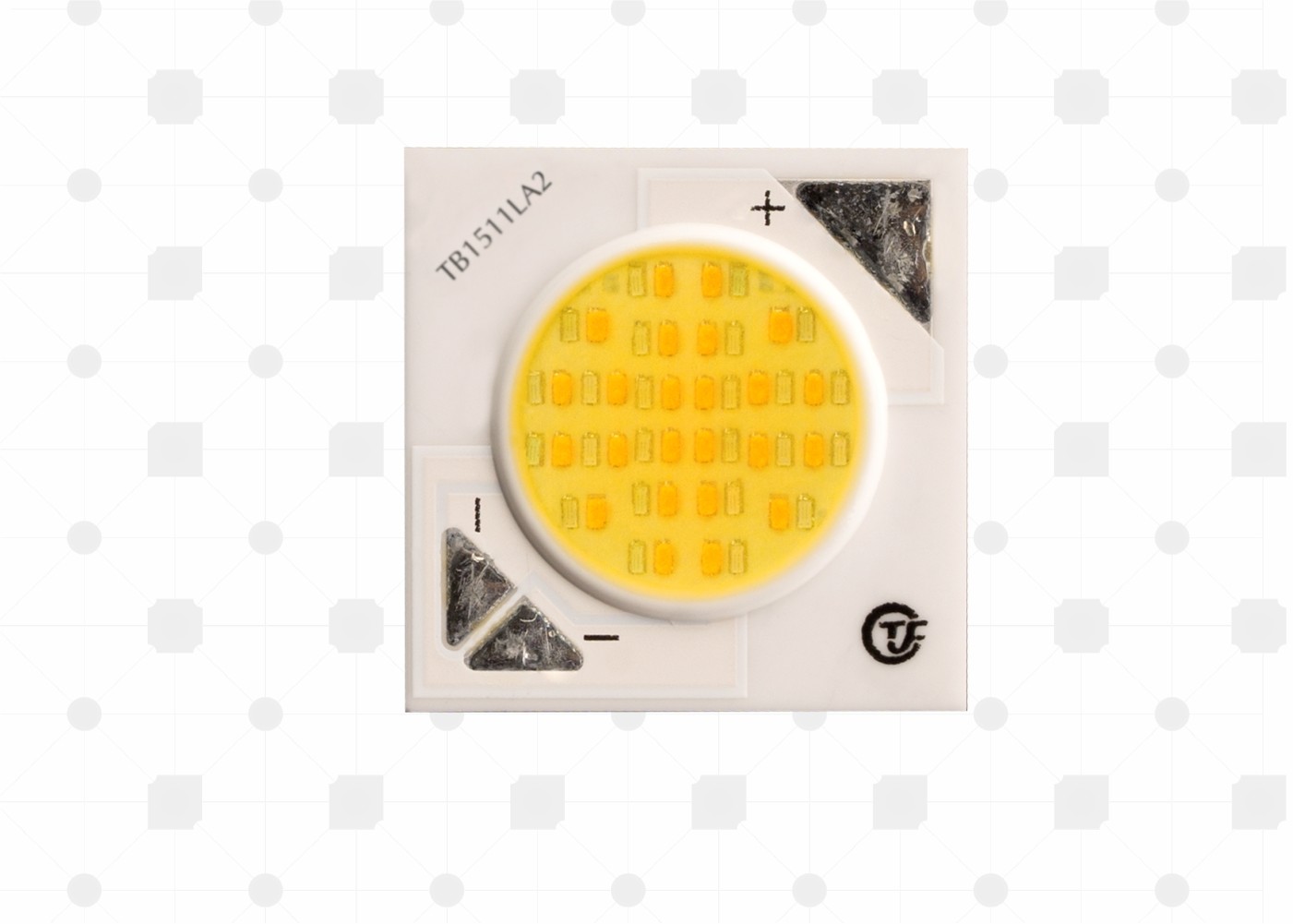

উচ্চ ক্ষমতা কোবল নেতৃত্বে, বহু চিপ নেতৃত্বে, টিউনযোগ্য সাদা COB
1, বৈশিষ্ট্য
• 3000 কেজি, 80CRI জন্য 128 লিমিটেড / ওয়াট সাধারণত কার্যকারিতা
• কম্প্যাক্ট উচ্চ প্রবাহ ঘনত্ব হালকা উৎস
• অভিন্ন, উচ্চ মানের আলোকসজ্জা
• সর্বনিম্ন 70, 80, এবং 90 সিআরআই অপশন
• StreaCLined তাপ পথ
• ENERGY STAR® / ANSI সম্মিলিত রং বিনিময় গঠন 2, 3 এবং 5 SDCM মানক
• ভাস্বর, হ্যালোজেন এবং প্রতিপ্রভ বাতি চেয়ে বেশি শক্তি দক্ষ
• উচ্চ ভোল্টেজ বা কম ভোল্টেজ ডিসি অপারেশন
• সামনে পণ্য সিরিজ এবং কোম্পানী লোগো
• RoHS সঙ্গতিপূর্ণ
2, পণ্য নামকরণ
TYF এমএল সিরিজ LED অ্যারের জন্য অংশ সংখ্যা নির্ধারণ নিম্নরূপ ব্যাখ্যা করা হয়:
3, সর্বোচ্চ রেটিং
| স্তর | অংশ সংখ্যা | বৈশিষ্টসূচক | নামমাত্র | CRI | নূন্যতম | বৈশিষ্টসূচক পল্লবিত ফ্লাক্স (এলএম) | বৈশিষ্টসূচক ভোল্টেজ (V) | নামমাত্র বর্তমান (mA বিদ্যুত) | নূন্যতম কার্যক্ষমতা (LM / ওয়াট) | বৈশিষ্টসূচক কার্যক্ষমতা (LM / ওয়াট) |
| সিরামিক | TB15110802D5 | 8 | 3000 | 90 | 590 | 632 | 25 | 320 | 75 | 80 |
| 6000 | 90 | 760 | 815 | 100 | 105 | |||||
| TB15111202D5 30 & 60E * 9 | 12 | 3000 | 90 | 860 | 912 | 36 | 320 | 75 | 80 | |
| 6000 | 90 | 1100 | 1156 | 100 | 105 | |||||
| TB18141204D5 30 & 60E * 9 | 24 | 3000 | 90 | 1770 খ্রিস্টাব্দে | 1824 | 36 | 640 | 75 | 80 | |
| 6000 | 90 | 2200 | 2247 | 100 | 105 | |||||
| TB24211206D5 | 36 | 3000 | 90 | 2690 | 2736 | 36 | 960 | 75 | 80 | |
| 6000 | 90 | 3330 | 3370 | 100 | 105 |
4, অ্যাপ্লিকেশন:
5. অপটিক্যাল বৈশিষ্ট্য
5.1 রঙিন বিনিময় তথ্য
চিত্র 1: Xy রঙের স্থানগুলিতে পরীক্ষার বিন্দুর গ্রাফ (পulsিত টেস্ট শর্তাদি, TJ = 25 ° C)
CIE1931-X
সারণী 38: 2-ধাপে TYF CoB কোর রেঞ্জের জন্য 5-মাপের ম্যাকডাম এলিপ্স রঙিন বিহীন সংজ্ঞা।
নামমাত্র CCT | কেন্দ্রবিন্দু | প্রধান অক্ষর (একটি, খ) | উপবৃত্ত ঘূর্ণন Angel, θ | |||
| এক্স | ওয়াই | 2-পদক্ষেপ | 3-ধাপ | 5-পদক্ষেপ | ||
| 2200K | 0,5018 | 0,4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.01২0, 0.0067) | 39.9 |
| 2500 K | 0,4806 | 0,4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.01২6, 0.0068) | 53.1 |
| ২7 00 কে | 0,4575 | 0,4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0,4073 | 0,3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0,3447 | 0,3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59,8 |
| 5700K | 0,3290 | 0,3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0,3123 | 0,3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58,1 |
6, পরম সর্বোচ্চ রেটিং
6.1 টেবিল 39: সর্বাধিক রেটিং
সারণির জন্য নোট 39:
7, যান্ত্রিক মাত্রা
নোট: 1. অন্যান্য মাত্রা সহনশীলতা সহ ± 0.2 মিমি হয় না। 2. ক্যাথোড এ টিসি পরিমাপ বিন্দু
8, সতর্কতা
প্রস্তাবিত সলিডিং শর্ত
ম্যানুয়াল soldering জন্য। লিড-ফ্রি সোলারিং ব্যবহার করুন এবং সোলারিং এ একটি সোলারিং বিট ব্যবহার করে প্রয়োগ করা হবে
350C এর চেয়ে কম তাপমাত্রা, এবং এক স্থানের জন্য 3.5 সেকেন্ডের মধ্যে সমাপ্ত হবে। কোন বহিরাগত বল প্রয়োগ করা হবে
Soldering প্রয়োগ করা হয় যখন অংশ রজন। স্যান্ডারিংয়ের পরবর্তী প্রক্রিয়াটি পণ্যটির পরে সম্পন্ন করা উচিত
পরিবেষ্টিত তাপমাত্রা ফিরে। সতর্কতা: তাপমাত্রা নিয়ন্ত্রণ
9, প্যাকেজিং এবং লেবেল
পণ্য প্যাকিং এবং লেবেল
