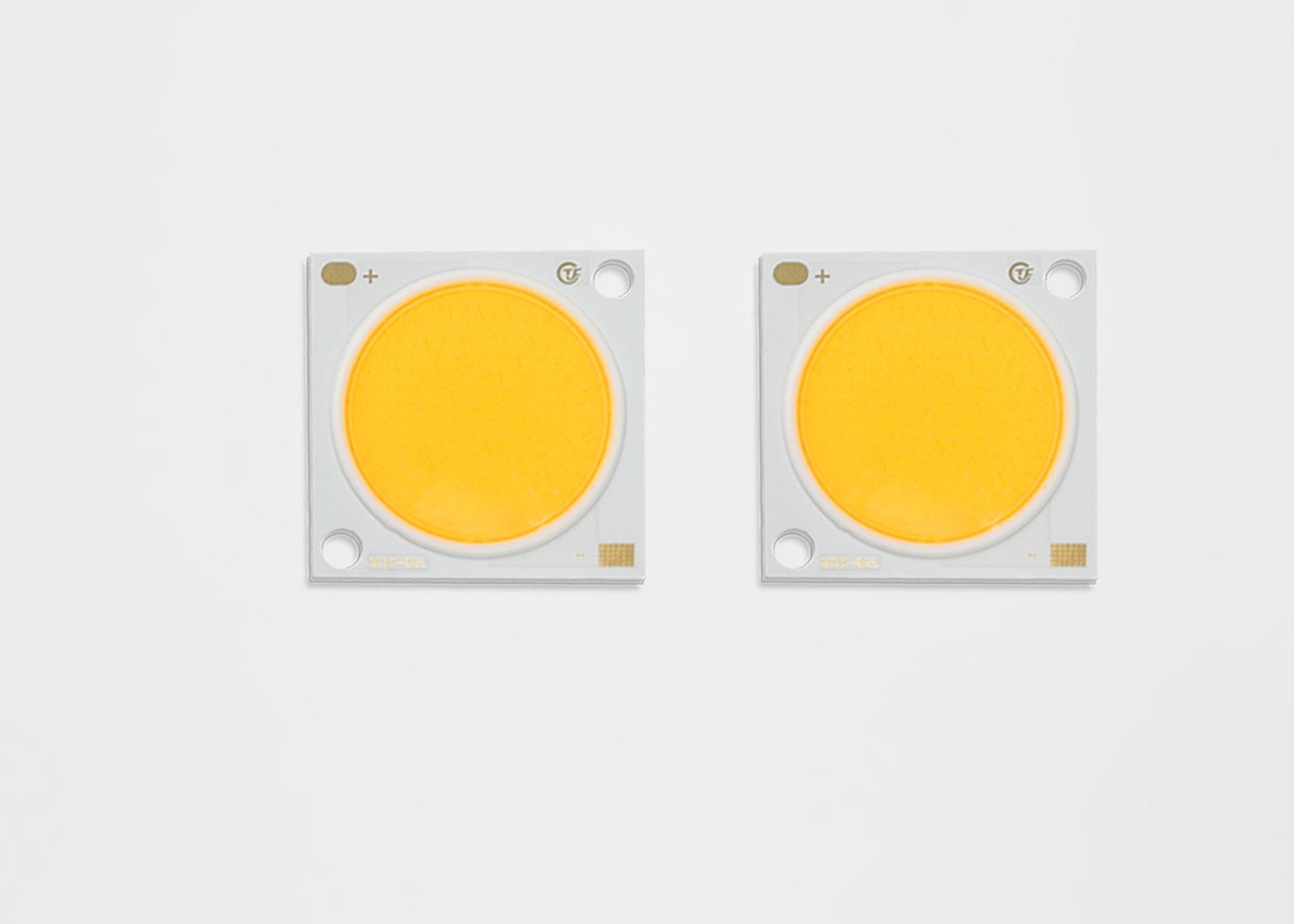

অ্যালুমিনিয়াম বেস চিপ 50W নেতৃত্বে, বহিরঙ্গন ফ্লাড লাইট উচ্চ ক্ষমতা নেতৃত্বে চিপ

বেসিক ইনফরমেশন
উৎপত্তি স্থল: শেনচেন
পরিচিতিমুলক নাম: TYF
সাক্ষ্যদান: CE,RoHs
মডেল নম্বার: M40-01L
ন্যূনতম চাহিদার পরিমাণ: কথাবার্তা
মূল্য: আলোচনাযোগ্য
ডেলিভারি সময়: 5-7 দিন
পরিশোধের শর্ত: ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 1,000,000 পিসি / দিন
বিস্তারিত তথ্য
ক্ষমতা: 50W চিপ উপাদান: Bridgelux
درجه: COB নেতৃত্বাধীন প্রয়োগ: COB LED বাতি বৃদ্ধি, বন্য নেতৃত্বে
পণ্যের নাম: COB নেতৃত্বাধীন দিকে: 50000hours
বিশেষভাবে তুলে ধরা:

উচ্চ ক্ষমতা নেতৃত্বে চিপ

,

নেতৃত্বে হালকা চিপস


পণ্যের বর্ণনা

50W প্রাক্তন শিক্ষার্থী বেস বহিরঙ্গন বন্যার আলো উচ্চ দক্ষতা COB

1

• 3000 কেজি, 80CRI জন্য 128 লিমিটেড / ওয়াট সাধারণত কার্যকারিতা

• কম্প্যাক্ট উচ্চ প্রবাহ ঘনত্ব হালকা উৎস

• অভিন্ন, উচ্চ মানের আলোকসজ্জা

• সর্বনিম্ন 70, 80, এবং 90 সিআরআই অপশন

• StreaCLined তাপ পথ

• শক্তি স্টার® / এএনএসআই সম্মিলিত রঙ বিনিময়

2, 3 এবং 5 SDCM মান সঙ্গে গঠন

• ভাস্বর, হ্যালোজেন বেশী দক্ষ শক্তি

এবং প্রতিপ্রভ আলো

• উচ্চ ভোল্টেজ বা কম ভোল্টেজ ডিসি অপারেশন

• সামনে পণ্য সিরিজ এবং কোম্পানী লোগো

• RoHS সঙ্গতিপূর্ণ

TYF এমএল সিরিজ LED অ্যারের জন্য অংশ সংখ্যা নির্ধারণ নিম্নরূপ ব্যাখ্যা করা হয়:

অংশ সংখ্যা

সাধারণ শক্তি (ডাব্লু) নামমাত্র সিসিটি (কে)

CRI

নূন্যতম পল্লবিত ফ্লাক্স (এলএম) বৈশিষ্টসূচক পল্লবিত ফ্লাক্স (এলএম) বৈশিষ্টসূচক ভোল্টেজ (ভি) নামমাত্র বর্তমান (এমএ) সাধারণ কার্যকারিতা (এলএম / ডাব্লু)
CL36241216P430E * 7 49,0 3000 কে 70 7291 7840 34 1440 160
CL36241216P435E * 7 49,0 3500 কে 70 7428 7987 34 1440 163
CL36241216P440E * 7 49,0 4000 কে 70 7519 8085 34 1440 165
CL36241216P450E * 7 49,0 5000 কে 70 7610 8183 34 1440 167
CL36241216P457E * 7 49,0 5700 কে 70 7701 8281 34 1440 169
CL36241216P465E * 7 49,0 6500 কে 70 7610 8183 34 1440 167
CL36241216P422E * 8 49,0 2200 কে 80 6061 6517 34 1440 133
CL36241216P427E * 8 49,0 2700 কে 80 6517 7007 34 1440 143
CL36241216P430E * 8 49,0 3000 কে 80 6836 7350 34 1440 150
CL36241216P435E * 8 49,0 3500 কে 80 6927 7448 34 1440 152
CL36241216P440E * 8 49,0 4000 কে 80 7018 7546 34 1440 154
CL36241216P450E * 8 49,0 5000 কে 80 7154 7693 34 1440 157
CL36241216P457E * 8 49,0 5700 কে 80 7199 7742 34 1440 158
CL36241216P465E * 8 49,0 6500 কে 80 7154 7693 34 1440 157
CL36241216P422E * 9 49,0 2200 কে 90 5195 5586 34 1440 114
CL36241216P427E * 9 49,0 2700 কে 90 5560 5978 34 1440 122
CL36241216P430E * 9 49,0 3000 কে 90 5833 6272 34 1440 128
CL36241216P435E * 9 49,0 3500 কে 90 6015 6468 34 1440 132
CL36241216P440E * 9 49,0 4000 কে 90 6061 6517 34 1440 133
CL36241216P450E * 9 49,0 5000 কে 90 6106 6566 34 1440 134
CL36241216P457E * 9 49,0 5700 কে 90 6151 6615 34 1440 135

5.1 রঙিন বিনিময় তথ্য


চিত্র 1: Xy রঙের স্থানগুলিতে পরীক্ষার বিন্দুর গ্রাফ (পulsিত টেস্ট শর্তাদি, TJ = 25 ° C)

CIE1931-X

সারণী 38: 2-ধাপে TYF CoB কোর রেঞ্জের জন্য 5-মাপের ম্যাকডাম এলিপ্স রঙিন বিহীন সংজ্ঞা।

নামমাত্র

CCT

কেন্দ্রবিন্দু প্রধান অক্ষর (একটি, খ)

উপবৃত্ত

ঘূর্ণন Angel, θ

এক্স ওয়াই 2-পদক্ষেপ 3-ধাপ 5-পদক্ষেপ
2200K 0,5018 0,4153 (0.0048, 0.0027) (0.0072, 0.0041) (0.01২0, 0.0067) 39.9
2500 K 0,4806 0,4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.01২6, 0.0068) 53.1
২7 00 কে 0,4575 0,4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000K 0,4338 0,4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53.7
3500K 0,4073 0,3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54,0
4000K 0,3818 0,3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53.4
5000K 0,3447 0,3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59,8
5700K 0,3290 0,3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500K 0,3123 0,3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58,1


6.1 টেবিল 39: সর্বাধিক রেটিং


সারণির জন্য নোট 39:

  • উচ্চ স্রোত এ অ্যারে চালিত তবে lumen রক্ষণাবেক্ষণ হ্রাস করা যেতে পারে।
  • সঠিক বর্তমান derating সর্বাধিক নিচে জংশেশন তাপমাত্রা বজায় রাখার জন্য পালন করা আবশ্যক
  • উল্লম্ব চক্রের সাথে সামনের পিক ড্রাইভ বর্তমানের সমতুল্য অপারেশন বর্তমান পলসড ফরওয়ার্ড বর্তমানের সাথে গ্রহণযোগ্য যদি গ্রহণযোগ্য সময়সীমার প্রতি চক্র প্রতি ≤1 মিমি এবং শুল্ক চক্র ≤10%
  • হালকা নির্গমন ডায়োডগুলি বিপরীত ভোল্টেজে চালিত করার জন্য ডিজাইন করা হয় না এবং এই অবস্থায় হালকা উত্পাদন করবে না। সর্বাধিক রেটিং শুধুমাত্র রেফারেন্সের জন্য উপলব্ধ।

নোট: 1. অন্যান্য মাত্রা সহনশীলতা সহ ± 0.2 মিমি হয় না। 2. ক্যাথোড এ টিসি পরিমাপ বিন্দু

প্রস্তাবিত সলিডিং শর্ত

ম্যানুয়াল soldering জন্য। লিড-ফ্রি সোলারিং ব্যবহার করুন এবং সোলারিং এ একটি সোলারিং বিট ব্যবহার করে প্রয়োগ করা হবে

350C এর চেয়ে কম তাপমাত্রা, এবং এক স্থানের জন্য 3.5 সেকেন্ডের মধ্যে সমাপ্ত হবে। কোন বহিরাগত বল প্রয়োগ করা হবে

Soldering প্রয়োগ করা হয় যখন অংশ রজন। স্যান্ডারিংয়ের পরবর্তী প্রক্রিয়াটি পণ্যটির পরে সম্পন্ন করা উচিত

পরিবেষ্টিত তাপমাত্রা ফিরে। সতর্কতা: তাপমাত্রা নিয়ন্ত্রণ
