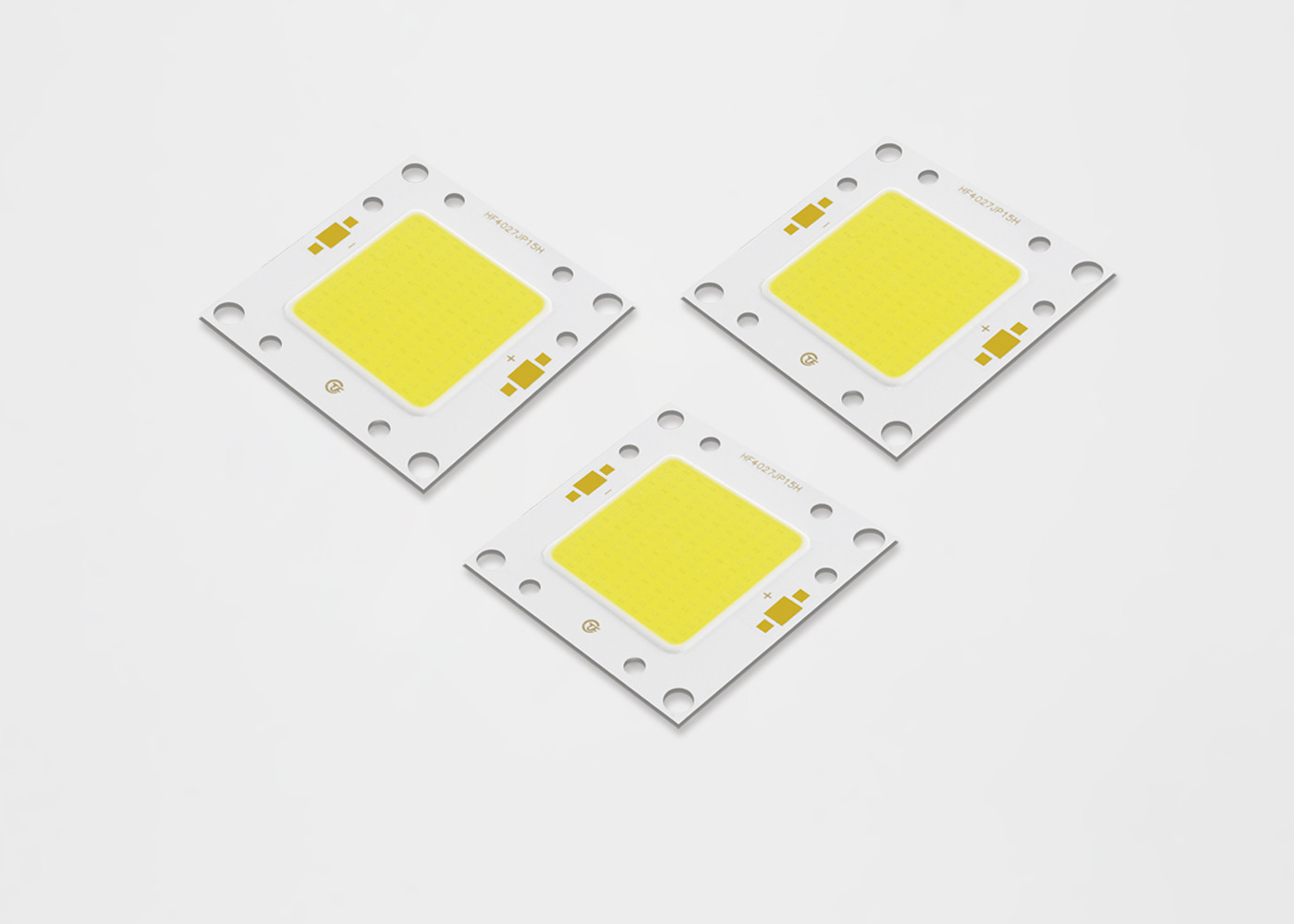

খালেদা HF4027JP15H Cob নেতৃত্বে মডিউল 30V 50W 80W 100W উচ্চ স্থায়িত্ব RoHS সম্মতি

বেসিক ইনফরমেশন
উৎপত্তি স্থল: শেনচেন
পরিচিতিমুলক নাম: TYF
সাক্ষ্যদান: CE,RoHs
মডেল নম্বার: HF4027JP15H
ন্যূনতম চাহিদার পরিমাণ: কথাবার্তা
মূল্য: negotiable
ডেলিভারি সময়: 5-7 দিন
পরিশোধের শর্ত: ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 1,000,000 পিসি / দিন
বিস্তারিত তথ্য
সাক্ষ্যদান: RoHS درجه: COB নেতৃত্বাধীন
Emitting রঙ: উষ্ণ হোয়াইট / প্রাকৃতিক হোয়াইট / বিশুদ্ধ হোয়াইট / কুল হোয়াইট / কোল্ড হোয়াইট ওয়ারান্টীর: ৫ বছর
প্রয়োগ: LED হালকা বৃদ্ধি দিকে: 50000 ঘন্টা
বিশেষভাবে তুলে ধরা:

উচ্চ ক্ষমতা cob

,

cob নেতৃত্বে চিপস


পণ্যের বর্ণনা

ফ্লিপ চিপ COB খালেদা HF4027JP15H Bridgelux চিপ 30V 50W 80W 100W

• 3000 কেএম / 130K, 80CRI জন্য সাধারণত 130 লিমিটেড / ওয়াট কার্যকারিতা

• কম্প্যাক্ট উচ্চ প্রবাহ ঘনত্ব হালকা উৎস

• অভিন্ন, উচ্চ মানের আলোকসজ্জা

• সর্বনিম্ন 70, 80, এবং 90 সিআরআই অপশন

• StreaCLined তাপ পথ

• ENERGY STAR® / ANSI সম্মিলিত রং বিনিময় গঠন 2, 3 এবং 5 SDCM মানক

• ভাস্বর, হ্যালোজেন এবং প্রতিপ্রভ বাতি চেয়ে বেশি শক্তি দক্ষ

• উচ্চ ভোল্টেজ বা কম ভোল্টেজ ডিসি অপারেশন

• সামনে পণ্য সিরিজ এবং কোম্পানী লোগো

• RoHS সঙ্গতিপূর্ণ

TYF এমএল সিরিজ LED অ্যারের জন্য অংশ সংখ্যা নির্ধারণ নিম্নরূপ ব্যাখ্যা করা হয়:

ITEM এর পি (ওয়াট) CCT (কে) CRI

নালিকাগহ্বর

MIN (LM)

নালিকাগহ্বর

MAX (LM)

ভোল্টেজ (v) বর্তমান (mA)

দক্ষতা

(LM / ওয়াট)

HF40251016PB 80 3000 কে 70 8208 9120 29.8 2560 114
HF40251016PB 80 3500 কে 70 8424 9360 29.8 2560 117
HF40251016PB 80 4000 কে 70 8568 9520 29.8 2560 119
HF40251016PB 80 5000 কে 70 8712 9680 29.8 2560 121
HF40251016PB 80 5700 কে 70 8856 9840 29.8 2560 123
HF40251016PB 80 6500 কে 70 8712 9680 29.8 2560 121
HF40251016PB 80 3000 কে 80 7488 8320 29.8 2560 104
HF40251016PB 80 3500 কে 80 7704 8560 29.8 2560 107
HF40251016PB 80 4000 কে 80 7848 8720 29.8 2560 109
HF40251016PB 80 5000 কে 80 7992 8880 29.8 2560 111
HF40251016PB 80 5700 কে 80 8136 9040 29.8 2560 113
HF40251016PB 80 6500 কে 80 7992 8880 29.8 2560 111
HF40251020PB 100 3000 কে 70 10080 11200 29.8 2560 112
HF40251020PB 100 3500 কে 70 10350 11500 29.8 2560 115
HF40251020PB 100 4000 কে 70 10530 11700 29.8 2560 117
HF40251020PB 100 5000 কে 70 10710 11900 29.8 2560 119
HF40251020PB 100 5700 কে 70 10890 12100 29.8 2560 121
HF40251020PB 100 6500 কে 70 10710 11900 29.8 2560 119
HF40251020PB 100 3000 কে 80 9180 10200 29.8 2560 102
HF40251020PB 100 3500 কে 80 9450 10500 29.8 2560 105
HF40251020PB 100 4000 কে 80 9630 10700 29.8 2560 107
HF40251020PB 100 5000 কে 80 9810 10900 29.8 2560 109
HF40251020PB 100 5700 কে 80 9990 11100 29.8 2560 111
HF40251020PB 100 6500 কে 80 9810 10900 29.8 2560 109

5.1 রঙিন বিনিময় তথ্য


চিত্র 1: Xy রঙের স্থানগুলিতে পরীক্ষার বিন্দুর গ্রাফ (পulsিত টেস্ট শর্তাদি, TJ = 25 ° C)

CIE1931-X

সারণী 38: 2-ধাপে TYF CoB কোর রেঞ্জের জন্য 5-মাপের ম্যাকডাম এলিপ্স রঙিন বিহীন সংজ্ঞা।

নামমাত্র

CCT

কেন্দ্রবিন্দু প্রধান অক্ষর (একটি, খ)

উপবৃত্ত

ঘূর্ণন Angel, θ

এক্স ওয়াই 2-পদক্ষেপ 3-ধাপ 5-পদক্ষেপ
2200K 0,5018 0,4153 (0.0048, 0.0027) (0.0072, 0.0041) (0.01২0, 0.0067) 39.9
2500 K 0,4806 0,4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.01২6, 0.0068) 53.1
২7 00 কে 0,4575 0,4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000K 0,4338 0,4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53.7
3500K 0,4073 0,3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54,0
4000K 0,3818 0,3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53.4
5000K 0,3447 0,3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59,8
5700K 0,3290 0,3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500K 0,3123 0,3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58,1


6.1 টেবিল 39: সর্বাধিক রেটিং


সারণির জন্য নোট 39:

  • উচ্চ স্রোত এ অ্যারে চালিত তবে lumen রক্ষণাবেক্ষণ হ্রাস করা যেতে পারে।
  • সঠিক বর্তমান derating সর্বাধিক নিচে জংশেশন তাপমাত্রা বজায় রাখার জন্য পালন করা আবশ্যক
  • উল্লম্ব চক্রের সাথে সামনের পিক ড্রাইভ বর্তমানের সমতুল্য অপারেশন বর্তমান পলসড ফরওয়ার্ড বর্তমানের সাথে গ্রহণযোগ্য যদি গ্রহণযোগ্য সময়সীমার প্রতি চক্র প্রতি ≤1 মিমি এবং শুল্ক চক্র ≤10%
  • হালকা নির্গমন ডায়োডগুলি বিপরীত ভোল্টেজে চালিত করার জন্য ডিজাইন করা হয় না এবং এই অবস্থায় হালকা উত্পাদন করবে না। সর্বাধিক রেটিং শুধুমাত্র রেফারেন্সের জন্য উপলব্ধ।

7

নোট: 1. অন্যান্য মাত্রা সহনশীলতা সহ ± 0.2 মিমি হয় না। 2. ক্যাথোড এ টিসি পরিমাপ বিন্দু

প্রস্তাবিত সলিডিং শর্ত

ম্যানুয়াল soldering জন্য। লিড-ফ্রি সোলারিং ব্যবহার করুন এবং সোলারিং এ একটি সোলারিং বিট ব্যবহার করে প্রয়োগ করা হবে

350C এর চেয়ে কম তাপমাত্রা, এবং এক স্থানের জন্য 3.5 সেকেন্ডের মধ্যে সমাপ্ত হবে। কোন বহিরাগত বল প্রয়োগ করা হবে

Soldering প্রয়োগ করা হয় যখন অংশ রজন। স্যান্ডারিংয়ের পরবর্তী প্রক্রিয়াটি পণ্যটির পরে সম্পন্ন করা উচিত

পরিবেষ্টিত তাপমাত্রা ফিরে। সতর্কতা: তাপমাত্রা নিয়ন্ত্রণ
