| উৎপত্তি স্থল: | শেনচেন |
|---|---|
| পরিচিতিমুলক নাম: | TYF |
| সাক্ষ্যদান: | CE,RoHs |
| মডেল নম্বার: | HF4025 |
| ন্যূনতম চাহিদার পরিমাণ: | কথাবার্তা |
| মূল্য: | negotiable |
| ডেলিভারি সময়: | 5-7 দিন |
| পরিশোধের শর্ত: | ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | 1,000,000 পিসি / দিন |
| ব্র্যান্ড: | TYF | বিষয়োপকরণের-ধরন: | হালকা বৃদ্ধি |
|---|---|---|---|
| সিআরআই (রাঃ): | 80 | রঙ: | পরাকাষ্ঠা |
| দিকে: | 50000 ঘন্টা | নেতৃত্বে চিপ ব্র্যান্ড: | Bridgelux |
| ওয়ারান্টীর: | তিন বছর | সাক্ষ্যদান: | CE, RoHS, CE/RoSH/EN62471 |
| বিশেষভাবে তুলে ধরা: | নেতৃত্বে বোর্ড চিপ,ওয়াটারপ্রুফ নেতৃত্বে চিপ |
||

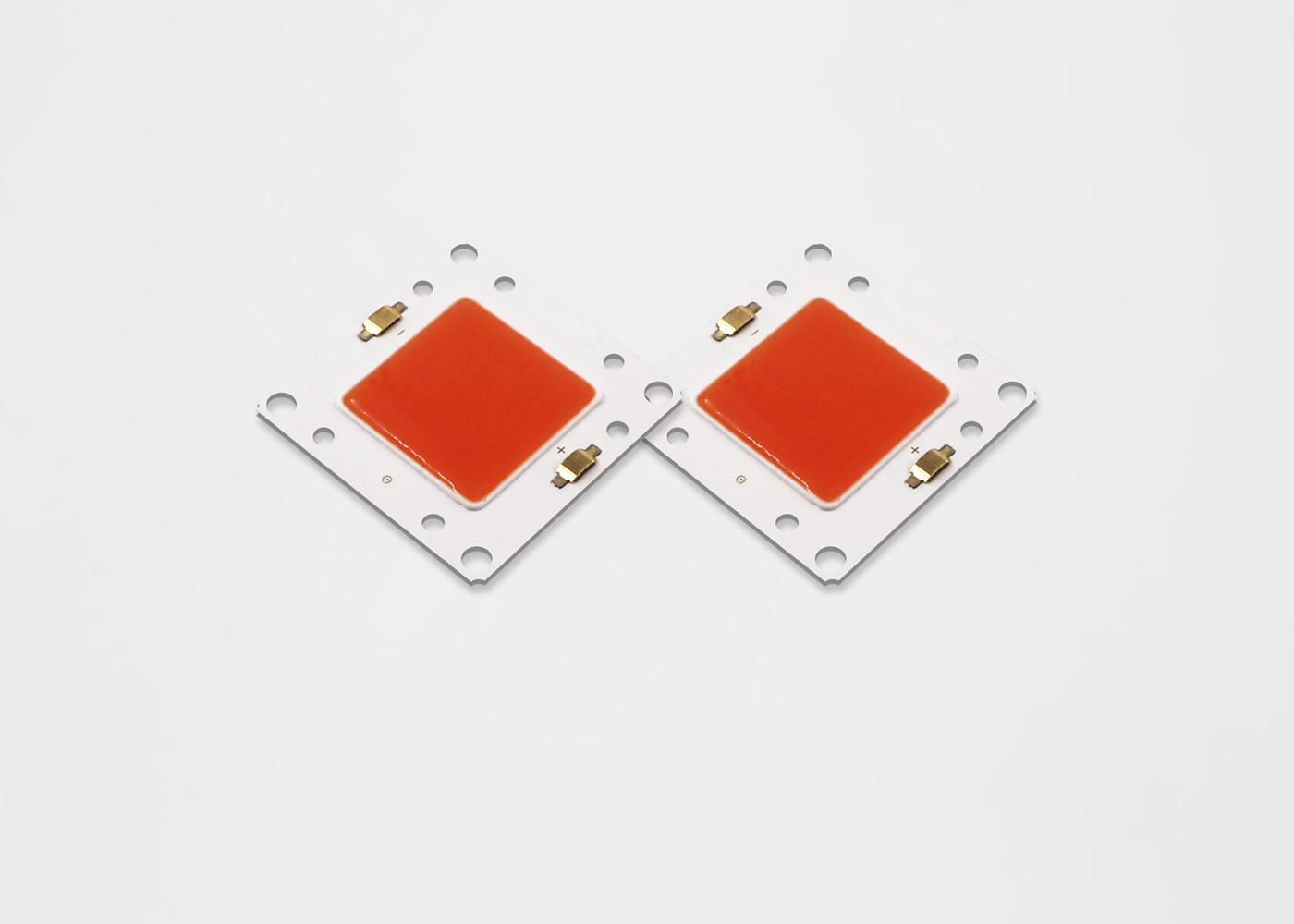

উদ্যান 50W 100W 150W 200W উচ্চ ক্ষমতা পূর্ণ বর্ণালী COB উদ্ভিদ হালকা নেতৃত্বে পিন্কে বৃদ্ধি
1, বৈশিষ্ট্য
• 6000 কে এর জন্য 130 এমএম / W এর কার্যকারিতা, 70CRI (পিবি)
• 6000 কে, 140CRI (পি 6) জন্য সাধারণত 140 লিমিটেড / ওয়াট কার্যকারিতা
• তামা বেস, তাপ পরিবাহিতা 122-176W / (মি। কে) • 80 কেজি চাপের বিরুদ্ধে ব্যাস নির্গত করা
• ন্যূনতম 70, 80 সিআরআই অপশন
• ENERGY STAR® / ANSI সম্মিলিত রঙের বিছানা গঠন 3 এবং 5 SDCM মানক সহ
• ভাস্বর, হ্যালোজেন এবং প্রতিপ্রভ বাতি চেয়ে বেশি শক্তি দক্ষ
• সামনে পণ্য সিরিজ এবং কোম্পানী লোগো
• RoHS সঙ্গতিপূর্ণ
2 উপকারিতা
• বহিরঙ্গন আবেদন জন্য উচ্চ স্থায়িত্ব
• উল্লেখযোগ্যভাবে তাপ প্রতিরোধের হ্রাস এবং অপারেটিং তাপমাত্রা বৃদ্ধি
• অভিন্ন, সামঞ্জস্যপূর্ণ সাদা আলো
• কম অপারেটিং খরচ
• বাড়তি শক্তি সঞ্চয় সক্রিয় করার জন্য ডাই লাইট এবং গতি আবিষ্কারক সঙ্গে ব্যবহার করা সহজ
• কম রক্ষণাবেক্ষণ খরচ
• পরিবেশগত বন্ধুত্বপূর্ণ, কোন নিষ্পত্তি সমস্যা
2, পণ্য নামকরণ
TYF Outdoor (OD) সিরিজ LED অ্যারেগুলির জন্য অংশ সংখ্যা নির্ধারণ নিম্নরূপ ব্যাখ্যা করা হয়েছে:
3, সর্বোচ্চ রেটিং
| অংশ সংখ্যা | সাধারণ শক্তি (ডাব্লু) | নামমাত্র সিসিটি (কে) | নূন্যতম পল্লবিত ফ্লাক্স (এলএম) | বৈশিষ্টসূচক পল্লবিত ফ্লাক্স (এলএম) | বৈশিষ্টসূচক ভোল্টেজ (ভি) | নামমাত্র বর্তমান (এমএ) | সাধারণ কার্যকারিতা (এলএম / ডাব্লু) |
| ML13070302P530E * 7 | 3.1 | 3000 কে | 377 | 419 | 9.6 | 320 | 135 |
| ML13070302P535E * 7 | 3.1 | 3500 কে | 382 | 425 | 9.6 | 320 | 137 |
| ML13070302P540E * 7 | 3.1 | 4000 কে | 385 | 428 | 9.6 | 320 | 138 |
| ML13070302P550E * 7 | 3.1 | 5000 কে | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P557E * 7 | 3.1 | 5700 কে | 391 | 434 | 9.6 | 320 | 140 |
| ML13070302P565E * 7 | 3.1 | 6500 কে | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P522E * 8 | 3.1 | 2200 কে | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P527E * 8 | 3.1 | 2700 কে | 326 | 363 | 9.6 | 320 | 117 |
| ML13070302P530E * 8 | 3.1 | 3000 কে | 338 | 375 | 9.6 | 320 | 121 |
| ML13070302P535E * 8 | 3.1 | 3500 কে | 346 | 384 | 9.6 | 320 | 124 |
| ML13070302P540E * 8 | 3.1 | 4000 কে | 352 | 391 | 9.6 | 320 | 126 |
| ML13070302P550E * 8 | 3.1 | 5000 কে | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P557E * 8 | 3.1 | 5700 কে | 363 | 403 | 9.6 | 320 | 130 |
| ML13070302P565E * 8 | 3.1 | 6500 কে | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P522E * 9 | 3.1 | 2200 কে | 262 | 291 | 9.6 | 320 | 94 |
| ML13070302P527E * 9 | 3.1 | 2700 কে | 285 | 316 | 9.6 | 320 | 102 |
| ML13070302P530E * 9 | 3.1 | 3000 কে | 296 | 329 | 9.6 | 320 | 106 |
| ML13070302P535E * 9 | 3.1 | 3500 কে | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P540E * 9 | 3.1 | 4000 কে | 310 | 344 | 9.6 | 320 | 111 |
| ML13070302P550E * 9 | 3.1 | 5000 কে | 315 | 350 | 9.6 | 320 | 113 |
| ML13070302P557E * 9 | 3.1 | 5700 কে | 321 | 357 | 9.6 | 320 | 115 |
4, অ্যাপ্লিকেশন:
5. অপটিক্যাল বৈশিষ্ট্য
5.1 রঙিন বিনিময় তথ্য
চিত্র 1: Xy রঙের স্থানগুলিতে পরীক্ষার বিন্দুর গ্রাফ (পulsিত টেস্ট শর্তাদি, TJ = 25 ° C)
CIE1931-X
সারণী 38: 2-ধাপে TYF CoB কোর রেঞ্জের জন্য 5-মাপের ম্যাকডাম এলিপ্স রঙিন বিহীন সংজ্ঞা।
নামমাত্র CCT | কেন্দ্রবিন্দু | প্রধান অক্ষর (একটি, খ) | উপবৃত্ত ঘূর্ণন Angel, θ | |||
| এক্স | ওয়াই | 2-পদক্ষেপ | 3-ধাপ | 5-পদক্ষেপ | ||
| 2200K | 0,5018 | 0,4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.01২0, 0.0067) | 39.9 |
| 2500 K | 0,4806 | 0,4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.01২6, 0.0068) | 53.1 |
| ২7 00 কে | 0,4575 | 0,4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0,4073 | 0,3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0,3447 | 0,3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59,8 |
| 5700K | 0,3290 | 0,3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0,3123 | 0,3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58,1 |
6, পরম সর্বোচ্চ রেটিং
6.1 টেবিল 39: সর্বাধিক রেটিং
টেবিলের জন্য নোট 12:
7, যান্ত্রিক মাত্রা
নোট: 1. অন্যান্য মাত্রা সহনশীলতা সহ ± 0.2 মিমি হয় না। 2. ক্যাথোড এ টিসি পরিমাপ বিন্দু
8, সাবধানতা অবলম্বন
প্রস্তাবিত সলিডিং শর্ত
ম্যানুয়াল soldering জন্য। লিড-ফ্রি সোলারিং ব্যবহার করুন এবং সোলারিং এ একটি সোলারিং বিট ব্যবহার করে প্রয়োগ করা হবে
350C এর চেয়ে কম তাপমাত্রা, এবং এক স্থানের জন্য 3.5 সেকেন্ডের মধ্যে সমাপ্ত হবে। কোন বহিরাগত বল প্রয়োগ করা হবে
Soldering প্রয়োগ করা হয় যখন অংশ রজন। স্যান্ডারিংয়ের পরবর্তী প্রক্রিয়াটি পণ্যটির পরে সম্পন্ন করা উচিত
পরিবেষ্টিত তাপমাত্রা ফিরে। সতর্কতা: তাপমাত্রা নিয়ন্ত্রণ
9, প্যাকেজিং এবং লেবেল
পণ্য প্যাকিং এবং লেবেল
