| উৎপত্তি স্থল: | শেনচেন, চীন |
|---|---|
| পরিচিতিমুলক নাম: | TYF |
| সাক্ষ্যদান: | CE CB UL ROHS |
| মডেল নম্বার: | D38 |
| ন্যূনতম চাহিদার পরিমাণ: | কথাবার্তা |
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | বাক্স |
| ডেলিভারি সময়: | 15 কর্মদিবস |
| পরিশোধের শর্ত: | টি / টি, এল / সি, ডি / এ, ডি / পি |
| যোগানের ক্ষমতা: | 10000 |
| মডেল: | DQ038 | ব্যাস: | φ37 |
|---|---|---|---|
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220 / 110V | Wattage: | 10W |
| হল: | 3000 কে 4000 কে 6000 কে | CRI: | 80 |
| ফলপ্রসূতা (LM / W): | 120lm / W | PF: | > 0.9 |
| THD: | 20% | ডিমিং: | "হ্যাঁ" |
| বিশেষভাবে তুলে ধরা: | উচ্চ ক্ষমতা নেতৃত্বাধীন মডিউল,ওয়াটারপ্রুফ নেতৃত্বাধীন মডিউল |
||

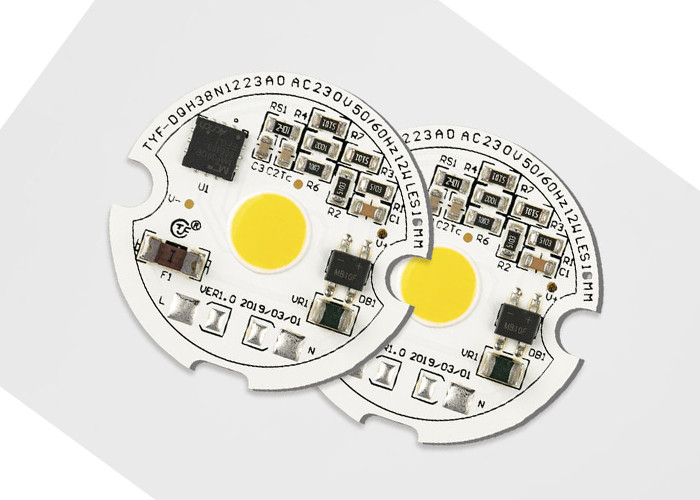

এসি COB LED 110V / 230V 5W 9W 10W ড্রাইভারহীন নেতৃত্বে Cob চিপ স্পট আলো জন্য হালকা প্রাচীর আলো 3000k 4000k 6000k
| DOB | |||||||||||||||
| X1, | X2 তে-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| পণ্য কোড | মক্কেল কোড | আইসি কোড | ক্ষমতা কোড | ভোল্টেজ কোড | সিরিয়াল নাম্বার। | এলইডি কোড | CCT কোড | SDCM | সিআরআই কোড | লুমিন্যান্স | বছর | মাস | ক্রমিক গণনা। | ||
| মডিউল কোড | কেস কোড | সিরিয়াল নাম্বার। | সিরিয়াল নাম্বার। | ||||||||||||
1) পণ্য কোড: সি = ক্লায়েন্ট মডিউল ডি = স্বয়ং মডিউল
2) ক্লায়েন্ট কোড এবং মডিউল কোড: ① = সি তারপর স্ব মডিউল কোড জন্য ক্লায়েন্ট কোড অন্য 4 অঙ্ক
3) আইসি কোড: আইসি জন্য এক চরিত্র
4) পাওয়ার কোড:
| পাওয়ার কোড | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | k0 |
5) ভোল্টেজ কোড: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V
6) সিসিটি কোড
| সিসিটি কোড (কে) | |||||||||||||
1800 - 2000 | 2000 - 2200 | 2200 - 2400 | 2500 - 2700 | 2700 - 2900 | 3000 - 3200 | 3200 - 3400 | 3500 - 3700 | 4000 - 4300 | 4500 - 4800 | 5000 - 5500 | 5800 - 6300 | 6000 - 6500 | 6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
বৈদ্যুতিক ও অপটিক্যাল বৈশিষ্ট্য (Ta = 25 ℃) টেবিল 2-1
| ITEM এর | SYMBOL | UNIT পর্যন্ত | স্বাভাবিক মূল্য |
| ইনপুট ভোল্টেজ | VIN | ভী | 230 |
| ইনপুট বর্তমান | যদি | mA বিদ্যুত | 42,35 |
| অপারেটিং ফ্রিকোয়েন্সি | এফ | Hz হয় | 50/60 |
| ইনপুট শক্তি | পি | ওয়াট | 9,431 |
| পাওয়ার ফ্যাক্টর | পিএফ | % | 0,969 |
| মোট হারমনিক বিকৃতি | THD | % | 21.6% |
| ডিমিং টাইপ | আরএনএ □ ট্রিক □ পিডব্লিউএম □ 0-10 ভি □ ডালআই ☑ DMX □ স্মার্ট □ অন্যান্য | ||
| সার্জ ক্যাপাসিটি | বনাম | কেভি | 0.5 |
| বৈদ্যুতিক শক্তি (এসি) | Ve | কেভি | - |
| অপারেটিং / কেস তাপমাত্রা | তোমাকে ধন্যবাদ / Tc | ℃ | 25/85 |
| LED পরামিতি | চাঙ্গ | ||
| উজ্জ্বল ফ্লাক্স | Φv | lm | 1068,3 |
| উজ্জ্বল দক্ষতা | ηv | Lm / W | 113,3 |
| রঙ তাপমাত্রা | CCT | কে | 4068 |
| রঙ রেন্ডারিং সূচক | রা / CRI | % | 82.3 / 75.4 |
| হালকা বিতরণ | - | - | - |
| দেখার কোণ | 2 θ 1/2 | ডেগ। | - |
অপটিক্যাল বৈশিষ্ট্য
Chromaticity বিন
টিওয়াইএফ তার ক্রোম্যাটিটি বিন কাঠামোর জন্য ANSI C78.377A মানটি মেনে চলে। 2700 কে থেকে 6500 কেজি পর্যন্ত প্রতিটি এএনএসআই চতুর্ভুজের জন্য, টিওয়াইএফ 5 বিিন এবং 3 বিিন সরবরাহ করে।
টেবিল 4-1 5 ধাপ বিহীন
| CCT | ধাপ | CX | CY | একটি | খ | থেটা |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53,70 |
| 3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53,22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54,00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53,72 |
| 5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59,62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
| 6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58,57 |
টেবিল 4-2 3 ধাপ বিহীন
| CCT | ধাপ | CX | CY | একটি | খ | থেটা |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53,70 |
| 3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53,22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54,00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53,72 |
| 5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59,62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
| 6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58,57 |
সাধারণত বৈদ্যুতিক ও অপটিক্যাল কার্ভ
চিত্র 4-2-1 সম্পর্কিত বিদ্যুৎ বনাম ভোল্টেজ, টি একটি = 25 ℃
চিত্র 4-2-2 আপেক্ষিক আলোকসজ্জা প্রবাহ বনাম ভোল্টেজ, টি একটি = 25 ℃
চিত্র 4-2-3 রেডিয়েন্ট প্যাটার্ন, টি একটি = 25 ℃
| ITEM এর | SYMBOL | UNIT পর্যন্ত | মান |
| বিদ্যুৎ অপচয় | PD | ওয়াট | 12.6 |
| এসি বর্তমান (আরএমএস) | যদি | mA বিদ্যুত | 58 |
| এসি ভোল্টেজ (আরএমএস) | VIN | ভী | 200 ~ 240 |
| LED জংশন তাপমাত্রা | TJ-LED | ℃ | 110 |
| আইসি জংশন তাপমাত্রা | TJ-আইসি | ℃ | 150 |
| আইসি তাপমাত্রা আইসি শীর্ষ | tp | ℃ | 100 |
| LED তাপীয় প্রতিরোধ (জংশন / Soldering বিন্দু) | Rthj-এস | ℃ / ওয়াট | 20 |
| আইসি তাপীয় প্রতিরোধ (জংশন / সোলারিং পয়েন্ট) | Rthj-এস | ℃ / ওয়াট | - |
| অপারেটিং তাপমাত্রা | শীর্ষ | ℃ | -20 ~ + + 85 |
| সংগ্রহস্থল তাপমাত্রা | TS | ℃ | -30 ~ + + 100 |
| ESD সংবেদনশীলতা (এইচবিএম) | Vesd | কেভি | ± 2 |
| Soldering তাপমাত্রা (রিফ্লো) | Tsld | ℃ | - |
| Soldering তাপমাত্রা (হাত) | Tsld | ℃ | 350 3 এস |
নোট:
1) সমস্ত মাত্রা মিলিমিটার হয়। (সহনশীলতা: ± 0.2 মিমি)
2) স্কেল: কেউ না
বিঃদ্রঃ:
1) TYF Opto। ডিওবি মডিউল সর্বাধিক জংশেশন তাপমাত্রা স্পিকার অধীনে জংশেশন তাপমাত্রা রাখতে সুপারিশ করা হয়। (টেবিল 2-4)।
নেতৃত্বাধীন সীসা তাপমাত্রা এবং আইসি শীর্ষ ক্ষেত্রে তাপমাত্রা তাপদ্বয় সঙ্গে পরিমাপ। LED এবং IC একশন তাপমাত্রা অনুসরণ হিসাবে সূত্র ব্যবহার করে গণনা করা যেতে পারে।
Ts_max = Tj_max-Rθj-s * পিডি
উদাহরণ স্বরূপ:
LED সীসা তাপমাত্রা এবং আইসি শীর্ষ ক্ষেত্রে তাপমাত্রা 90 ℃ তারপর LED জংশন তাপমাত্রা হয়
TJ = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
এবং আইসি জংশন তাপমাত্রা
TJ = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃
ডিওবি এর সিলিকন রজন (এসি-সিওবি) হস্তান্তর
TYF Opto। বিভিন্ন মাপ অনুযায়ী, প্লাস্টিক ট্রেে বস্তাবন্দী LED মডিউল পণ্য, XX পিসিগুলি প্রতিটি প্লাস্টিকের ট্রে, নিম্নলিখিত হিসাবে দেখানো হয়েছে। এক্সপ্লোরার পণ্যের প্রতিটি প্যাকের পণ্য আকার অনুসারে, বাইরের চাপ প্রতিরোধ করতে, বুদ্বুদ ব্যাগগুলিতে প্যাক করা প্লাস্টিকের বাক্স ছাড়া পণ্যগুলি, বিভিন্ন বুদ্বুদ ব্যাগ নির্বাচন করুন, প্যাকেজ পণ্যটি কার্টুন এবং সিল হয়ে থাকে, যেমন দেখানো হয়েছে অনুসরণ.
1) ট্রে প্রতি xx পিসিএস মডিউল 4) বক্স তথ্য ও প্যাকিং
2) ট্রে স্ট্যাক এবং ট্যাপিং, এক্সএক্স এলইডি মডিউল ট্রে এবং অতিরিক্ত 1 ডামি ট্রে বক্স প্রতিটি আপ । ট্রে শীর্ষে সিলিকা জেল (1 প্রতিটি) যোগ করুন
3) সিলিং প্যাকিং
