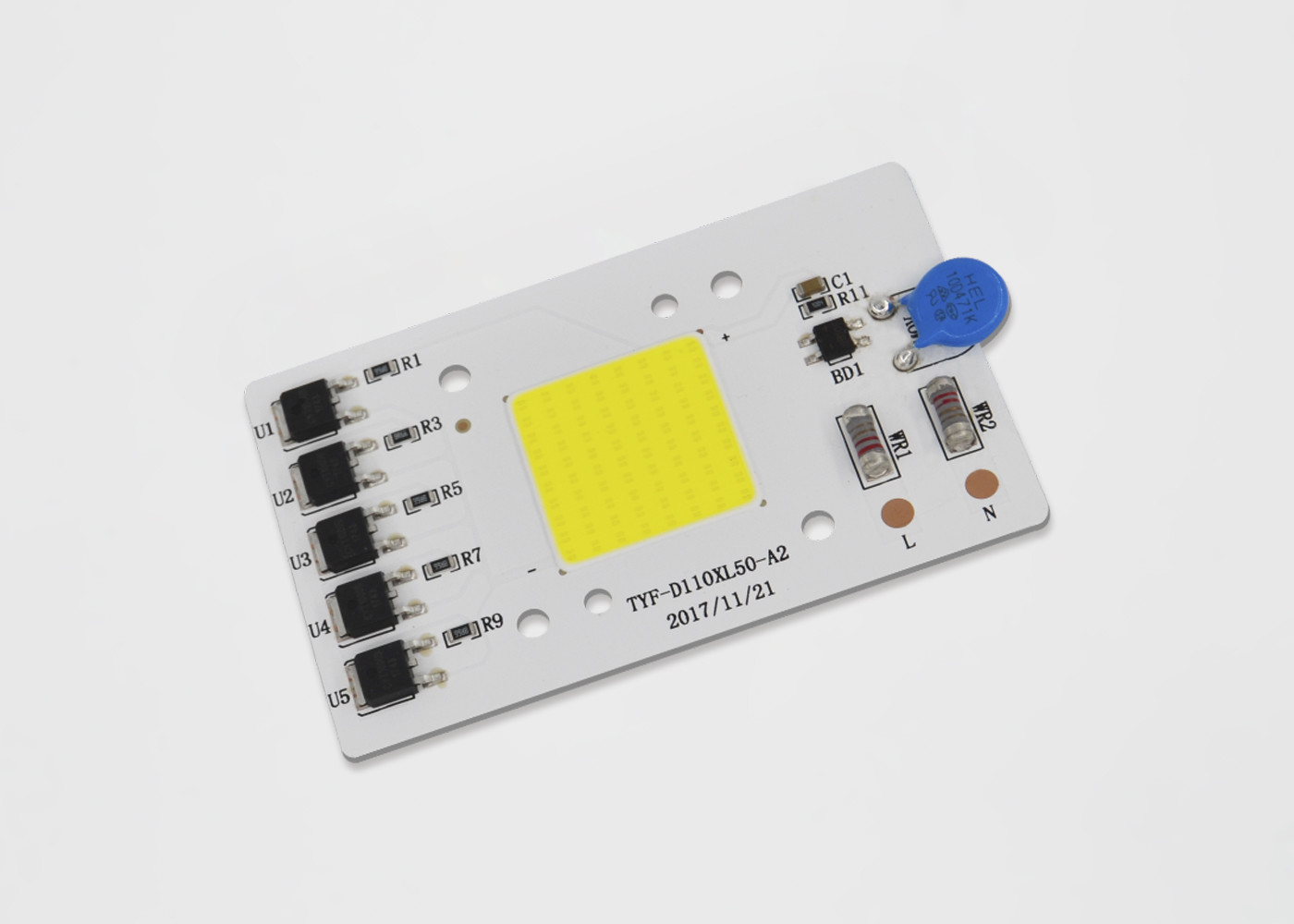

COB ড্রাইভারহীন এসি LED মডিউল 52 * 84 মিমি উচ্চ বে হাল্কা দীর্ঘ জীবনকাল জন্য

বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: TYF
সাক্ষ্যদান: CE CB ROHS
মডেল নম্বার: D5284
ন্যূনতম চাহিদার পরিমাণ: কথাবার্তা
মূল্য: negotiable
প্যাকেজিং বিবরণ: খসড়া কাগজ বক্স
ডেলিভারি সময়: 20 কর্মদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, পশ্চিম ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসের 10,000 টুকরা
বিস্তারিত তথ্য
মডেল: TYF D5284 অংশ সংখ্যা: D5284C2023E0DA30582
অস্পষ্ট: 52 * 84mm ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: 220 / 230V
Wattage: 30W 50W রঙ: 3000K
PF: > 0.9 THD: 35%
ডিমিং: না
বিশেষভাবে তুলে ধরা:

ড্রাইভারহীন নেতৃত্বাধীন মডিউল

,

ওয়াটারপ্রুফ নেতৃত্বাধীন মডিউল


পণ্যের বর্ণনা

এসি COB LED 20W 30W 50W 110V 220V 230V 3000K 5000K 6000K ড্রাইভারহীন নেতৃত্বে উচ্চ বায়ু আলো দীর্ঘ জীবদ্দশায় জন্য Cob চিপ

  • সরাসরি এসি লাইন ভোল্টেজ সংযোগ করে
  • উচ্চ ক্ষমতা দক্ষতা ও ফ্যাক্টর
  • দীর্ঘ জীবন সময়
  • সহজ বোমা
  • রাশ অনুবর্তী
  • লাইন ভোল্টেজ রেগুলেশন
  • সহজ সমাবেশ
  • লিড বিনামূল্যে পণ্য

DOB
X1, X2 তে-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
পণ্য কোড

মক্কেল

কোড

আইসি কোড

ক্ষমতা

কোড

ভোল্টেজ কোড

সিরিয়াল নাম্বার।

এলইডি

কোড

CCT

কোড

SDCM সিআরআই কোড লুমিন্যান্স বছর মাস

ক্রমিক

গণনা।

মডিউল কোড কেস কোড সিরিয়াল নাম্বার।

সিরিয়াল নাম্বার।

1) পণ্য কোড: সি = ক্লায়েন্ট মডিউল ডি = স্বয়ং মডিউল

2) ক্লায়েন্ট কোড এবং মডিউল কোড: = সি তারপর স্ব মডিউল কোড জন্য ক্লায়েন্ট কোড অন্য 4 অঙ্ক

3) আইসি কোড: আইসি জন্য এক চরিত্র

4) পাওয়ার কোড:

পাওয়ার কোড
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 কে

5) ভোল্টেজ কোড: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V

6) সিসিটি কোড

সিসিটি কোড (কে)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65

Chromaticity বিন

টিওয়াইএফ তার ক্রোম্যাটিটি বিন কাঠামোর জন্য ANSI C78.377A মানটি মেনে চলে। 2700 কে থেকে 6500 কেজি পর্যন্ত প্রতিটি এএনএসআই চতুর্ভুজের জন্য, টিওয়াইএফ 5 বিিন এবং 3 বিিন সরবরাহ করে।

চিত্র 4-1-1 Chromaticity বিন

টেবিল 4-1-2 5 ধাপ বিহীন

CCT ধাপ CX CY একটি থেটা
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3553 0,01370 0,00590 59,62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58,57

টেবিল 4--1-3 3 স্টেপ বিঁস

CCT ধাপ CX CY একটি থেটা
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3553 0,00822 0,00354 59,62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58,57

সাধারণত বৈদ্যুতিক ও অপটিক্যাল কার্ভ

চিত্র 4-2-1 সম্পর্কিত বিদ্যুৎ বনাম ভোল্টেজ, টি একটি = 25 ℃

চিত্র 4-2-2 আপেক্ষিক আলোকসজ্জা প্রবাহ বনাম ভোল্টেজ, টি একটি = 25 ℃

চিত্র 4-2-3 রেডিয়েন্ট প্যাটার্ন, টি একটি = 25 ℃

ITEM এর SYMBOL UNIT পর্যন্ত স্বাভাবিক মূল্য
ইনপুট ভোল্টেজ VIN ভী 230
ইনপুট বর্তমান যদি mA বিদ্যুত 236,2
অপারেটিং ফ্রিকোয়েন্সি এফ Hz হয় 50/60
ইনপুট শক্তি পি ওয়াট 49,49
পাওয়ার ফ্যাক্টর পিএফ % 0,911
মোট হারমনিক বিকৃতি THD % 45.7%
ডিমিং টাইপ আরএনএ □ ট্রিক □ পিডব্লিউএম □ 0-10 ভি □ ডালআই □ DMX □ স্মার্ট □ অন্যান্য
সার্জ ক্যাপাসিটি বনাম কেভি 1
বৈদ্যুতিক শক্তি (এসি) Ve কেভি 1.5
অপারেটিং / কেস তাপমাত্রা তোমাকে ধন্যবাদ / Tc 25/85
LED পরামিতি চাঙ্গ
উজ্জ্বল ফ্লাক্স Φv lm 4680,9
উজ্জ্বল দক্ষতা ηv Lm / W 94,57
রঙ তাপমাত্রা CCT কে 6381
রঙ রেন্ডারিং সূচক রা / CRI % 70.2 / 59.0
হালকা বিতরণ - -
দেখার কোণ 2 θ 1/2 ডেগ। -

বিঃদ্রঃ:

1) অপারেটিং ভোল্টেজ গ্রাহকদের ব্যবহারযোগ্য সর্বাধিক ভোল্টেজের নির্দেশ দেয় না তবে প্রতিটি দেশের ভোল্টেজের পরিবর্তনের হার অনুসারে সহনীয় ভোল্টেজ বোঝায়। এটা সুপারিশ করা হয় যে ঝাল প্যাড তাপমাত্রা 85 ℃ নিচে হতে হবে।

2) রঙিন বিন্দু ক্ষণস্থায়ী অপারেশন এ সংজ্ঞায়িত করা হয়।

3) আমাদের পরীক্ষকের পরিমাপের সহনশীলতা Φv +/- 10% এবং Ra +/- 2।

4) শক্তি অপচয় নেভিগেশন ± 5% সহনশীলতা।

5) Φv একটি সমন্বিত গোলক দিয়ে পরিমাপ মোট আলোকসজ্জা প্রবাহ আউটপুট।

6) IEC61000-4-5 অনুযায়ী সার্জ ক্যাপাসিটি।

7) বৈকল্পিক মডিউল পরামিতি টেবিল 2-2 রেফারেন্স দয়া করে।

নোট:

1) সমস্ত মাত্রা মিলিমিটার হয়। (সহনশীলতা: ± 0.2 মিমি)

2) স্কেল: কেউ না

বিঃদ্রঃ:

1) TYF Opto। ডিওবি মডিউল সর্বাধিক জংশেশন তাপমাত্রা স্পিকার অধীনে জংশেশন তাপমাত্রা রাখতে সুপারিশ করা হয়। (টেবিল 2-4)।

নেতৃত্বাধীন সীসা তাপমাত্রা এবং আইসি শীর্ষ ক্ষেত্রে তাপমাত্রা তাপদ্বয় সঙ্গে পরিমাপ। LED এবং IC একশন তাপমাত্রা অনুসরণ হিসাবে সূত্র ব্যবহার করে গণনা করা যেতে পারে।

Ts_max = Tj_max-Rθj-s * পিডি

উদাহরণ স্বরূপ:

LED সীসা তাপমাত্রা এবং আইসি শীর্ষ ক্ষেত্রে তাপমাত্রা 90 ℃ তারপর LED জংশন তাপমাত্রা হয়

TJ = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃

এবং আইসি জংশন তাপমাত্রা

TJ = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃

ডিওবি এর সিলিকন রজন (এসি-সিওবি) হস্তান্তর

TYF Opto। বিভিন্ন মাপ অনুযায়ী, প্লাস্টিক ট্রেে বস্তাবন্দী LED মডিউল পণ্য, XX পিসিগুলি প্রতিটি প্লাস্টিকের ট্রে, নিম্নলিখিত হিসাবে দেখানো হয়েছে। এক্সপ্লোরার পণ্যের প্রতিটি প্যাকের পণ্য আকার অনুসারে, বাইরের চাপ প্রতিরোধ করতে, বুদ্বুদ ব্যাগগুলিতে প্যাক করা প্লাস্টিকের বাক্স ছাড়া পণ্যগুলি, বিভিন্ন বুদ্বুদ ব্যাগ নির্বাচন করুন, প্যাকেজ পণ্যটি কার্টুন এবং সিল হয়ে থাকে, যেমন দেখানো হয়েছে অনুসরণ.

1) ট্রে স্ট্যাক এবং ট্যাপিং, এক্সএক্স মডেল মডিউল

ট্রে এবং অতিরিক্ত 1 ডামি ট্রে প্রতিটি আপ

বাক্স। ট্রে শীর্ষে সিলিকা জেল (1 প্রতিটি) যোগ করুন

3) সিলিং প্যাকিং
