| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | TYF |
| সাক্ষ্যদান: | CE Rohs |
| মডেল নম্বার: | TYF-D24E64848X0 |
| ন্যূনতম চাহিদার পরিমাণ: | 1000 |
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | ব্লিস্টার বক্স |
| ডেলিভারি সময়: | 10 দিন |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 100,000PCS/মাস |
| এলইডি: | EMC3030 | চিপ ব্র্যান্ড: | TH |
|---|---|---|---|
| পিসিবি সাইজ: | 561*22*1.5 | ওয়াট: | 50w |
| ইনপুট ভোল্টেজ: | 120/230V | না হবে: | 3000/4000 |
| সিআরআই: | 70/80/90/95Ra | আলোকিত দক্ষতা: | 200 lm/w |
| আবেদন: | রাস্তার আলো | সনদপত্র: | সিই/রোহস/ |
| বিশেষভাবে তুলে ধরা: | Pcb মডিউল লিনিয়ার লাইট স্ট্রিপ,লিনিয়ার লাইট স্ট্রিপ 50w,230v লিনিয়ার লাইট স্ট্রিপ |
||
সুপরিচিত উচ্চতর দৃঢ়তা, উচ্চ নির্ভরযোগ্যতা, দীর্ঘ জীবনকাল, কম তাপীয় প্রতিরোধের সাথে উচ্চ পারফর্মিং LED মডিউল ফ্যামিলি LED।নিখুঁতভাবে উচ্চ দক্ষতা এবং দীর্ঘ জীবনকালের প্রয়োজনীয়তার জন্য দাবি করা অ্যাপ্লিকেশনগুলিকে সম্বোধন করা।ফসলের ফলন উন্নত করার জন্য প্রয়োজনীয় আলোর সুনির্দিষ্ট তরঙ্গদৈর্ঘ্য সরবরাহ করার জন্য এলইডি তৈরি করা হয়েছে।
এলইডি মডিউল সিরিজটি উদ্যানপালন অ্যাপ্লিকেশনগুলির জন্য সিস্টেম ডিজাইনের সহজে সক্ষম করার উদ্দেশ্যে নির্মিত।LED মডিউল সিরিজ আজ উপলব্ধ একমাত্র LED অফার করে যেগুলি ফটোসিন্থেটিক ফোটন ফ্লাক্স (PPF) এর উপর ভিত্তি করে বিন করা এবং পরীক্ষা করা হয়।
বৈশিষ্ট্য:
• LED মডিউল দেখার কোণ 50% IV: 120°
• ডিজাইন স্বাধীনতার জন্য LED প্যাকেজ বিকল্প 5.0mm x 5.4mm।
• রঙ: 660 nm (গভীর লাল), 450nm (রয়্যাল ব্লু), সাদা (3000K-7000K)।
• RoHS কমপ্লায়েন্ট, লিড ফ্রি এবং রিচ।
• LM 80
অ্যাপ্লিকেশন:
•হর্টিকালচার

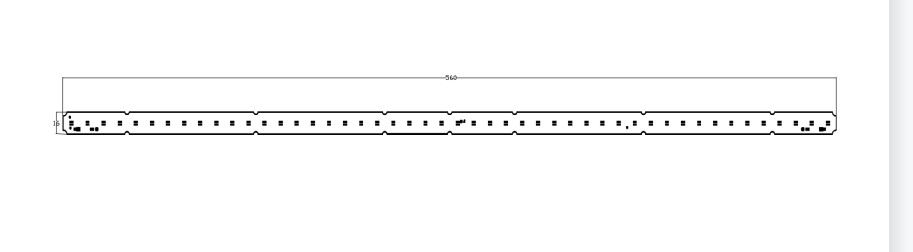

1. যান্ত্রিক মাত্রা
| আইটেম | ইউনিট | মাত্রা | সহনশীলতা | মন্তব্য |
| মডিউল দৈর্ঘ্য | মিমি | 561 | ± 0.3 | |
| মডিউল প্রস্থ | মিমি | 22 | ± 0.3 | |
| মডিউল উচ্চতা | মিমি | 1.5 | ± 0.1 | |
| স্ক্রু হোল | মিমি | 3.1 | ± 0.1 | |
| মডিউল ওজন | g | |||
সারণী 1. সম্পূর্ণ সর্বোচ্চ রেটিং
| আইটেম | ইউনিট | সাধারণ |
| রেট লাইফ টাইম | ঘন্টার | >50000H |
| প্রবেশ সুরক্ষা (আইপি) | - | - |
| পরিবেষ্টিত / অপারেটিং তাপমাত্রা (ta) | ℃ | -20℃~50℃ |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -30℃~80℃ |
| ডিসি ফরোয়ার্ড বর্তমান/ অপারেটিং তাপমাত্রা | এমএ | 1750 |
| নিরোধক জন্য কাজ ভোল্টেজ | ভি | 28-34 |
| ক্ষমতা সীমিত করা | ডব্লিউ | 120 |
| ফরোয়ার্ড ভোল্টেজের সাধারণ তাপমাত্রা সহগ | mV/°C | -22 |
|
সাধারণ তাপীয় প্রতিরোধ - জংশন ন্যূনতম সাধারণ MAXIMUM থেকে সোল্ডার প্যাড |
°C/W | 10 |
| ইলেক্ট্রোস্ট্যাটিক সীমা (ESD) | ভি | 2000 HBM |
| সন্ধি তাপমাত্রা | ℃ | 120 |
টেবিলের জন্য নোট
2.2 বৈদ্যুতিক - অপটিক্যাল বৈশিষ্ট্য
সারণী 2. নির্দিষ্ট পরীক্ষা শর্তে LED মডিউল সিরিজের জন্য অপটিক্যাল বৈশিষ্ট্য IF=DC 1750mA, Tj=25°C।
| আইটেম | ইউনিট | সাধারণ |
| আলোকিত প্রবাহ | lm | 8500 |
| আলোকিত কার্যকারিতা | Lm/W | 170lm/W |
| অপারেটিং ভোল্টেজ | ভি | 30 |
| শক্তি খরচ শক্তি | ডব্লিউ | 50 |
| পিপিএফ | u mol/s | 280 |
| পিপিই | u mol/j | 2.8 |
টেবিলের জন্য নোট
2.3 পণ্য নির্বাচন নির্দেশিকা।
সারণি 3. IF=DC 1750mA, Tj=25°C এ LED মডিউলের পণ্যের কার্যক্ষমতা।
| অংশ সংখ্যা | PAR (W) | PPF (μmol/s) | PPE (μmol/s) | মোট % | ||
| TYF-D22A505032H0 | মিন | সর্বোচ্চ | মিন | সর্বোচ্চ | সাধারণ | সাধারণ |
| 400-700nm | 29 | 31 | 135 | 145 | 2.81 | 98.17% |
| 380-800nm | 29 | 31 | 140 | 150 | 2.88 | 100% |
| 300-400nm | 0 | 0.05 | 0 | 0.02 | 0.00023 | ০.০১% |
| 400-500nm | 4.5 | 6 | 21 | 23 | 0.439 | 19.06% |
| 500-600nm | 10.5 | 12 | 50 | 55 | 1.07 | 38.63% |
| 600-700nm | 11.5 | 12.5 | 65 | 68 | 1.33 | 41.43% |
| 700-800nm | 0.3 | 0.8 | 3 | 4 | 0.0683 | 1.88% |
টেবিলের জন্য নোট
1. TYF LED মডিউল হর্টিকালচারের জন্য μmol/s-এ ±8% সহনশীলতা বজায় রাখে।
2. PAR হল 400 থেকে 700nm পর্যন্ত সালোকসংশ্লেষী সক্রিয় বিকিরণ।
3. PPF হল 400 থেকে 700nm পর্যন্ত সালোকসংশ্লেষিত সক্রিয় বিকিরণ।
4. দূর রেড সাধারণ পিপিএফ এবং পার 700 থেকে 800nm পর্যন্ত পরিমাপ করা হয়
2.4 অপটিক্যাল বৈশিষ্ট্য
সারণি 4. নির্দিষ্ট পরীক্ষার শর্তে LED মডিউল সিরিজের জন্য অপটিক্যাল বৈশিষ্ট্য 3500mA, Tc=85°C।
| অংশ সংখ্যা |
সাধারণ মোট অন্তর্ভুক্ত কোণ |
সাধারণ দেখার কোণ |
| TYF-D22A505032H0 | 150 | 120 |
টেবিল 2 এর জন্য নোট:
1. মোট কোণ যেখানে মোট আলোকিত প্রবাহের 90% ক্যাপচার করা হয়।
2. দেখার কোণ হল অফ অ্যাঙ্গেল হল ল্যাম্প সেন্টারলাইন থেকে কোণ যেখানে আলোকিত তীব্রতা সর্বোচ্চ মানের ½।
3.1 স্পেকট্রাল পাওয়ার ডিস্ট্রিবিউশন বৈশিষ্ট্য
| আইটেম | অনুগত | মন্তব্য |
|
ঘোষণাপত্র
|
ROHS | বিপজ্জনক পদার্থ এবং উপাদান |
| পৌঁছানো | বিপজ্জনক পদার্থ এবং উপাদান | |
| সিই | ইএমসি এলভিডি | |
| LM80 | ফোটন ফ্লাক্স রক্ষণাবেক্ষণ Q90>36000H | |
| 62471 | আলোর ফটোবায়োলজিক্যাল নিরাপত্তা |
5.1.1 এলইডি স্থির বিদ্যুৎ এবং ঢেউয়ের প্রতি সংবেদনশীল।LED মডিউলগুলি পরিচালনা করার সময় এটি একটি কব্জি ব্যান্ড বা অ্যান্টি-ইলেক্ট্রোস্ট্যাটিক গ্লাভ ব্যবহার করার পরামর্শ দেওয়া হয়।যদি পরম সর্বোচ্চ রেটিং ছাড়িয়ে যাওয়া ভোল্টেজ এলইডিগুলিতে প্রয়োগ করা হয়, তবে এটি LED ডিভাইসগুলির ক্ষতি বা এমনকি ধ্বংসের কারণ হতে পারে।ক্ষতিগ্রস্থ এলইডি কিছু অস্বাভাবিক বৈশিষ্ট্য দেখাতে পারে যেমন লিক কারেন্ট বৃদ্ধি, কম টার্ন-অন ভোল্টেজ বা কম কারেন্টে এলইডি-র অস্বাভাবিক আলো।
6.1.2 TYF LED SMD পরিচালনার জন্য স্ট্যাটিক বিদ্যুতের বিরুদ্ধে পাল্টা ব্যবস্থা প্রয়োজন কারণ এটি একটি অর্ধপরিবাহী পণ্য।এই পণ্যটি পরিচালনা করার সময় একটি কব্জি বন্ধ বা অ্যান্টি-স্ট্যাটিক গ্লাভস পরিধানের মতো কোনও স্ট্যাটিক বিদ্যুত উত্পাদিত হওয়া প্রতিরোধ করার জন্য দয়া করে পর্যাপ্ত ব্যবস্থা নিন।পণ্য সম্পর্কিত প্রতিটি উত্পাদন সুবিধা (উদ্ভিদ, সরঞ্জাম, মেশিন, ক্যারিয়ার মেশিন এবং পরিবহন ইউনিট) মাটির সাথে সংযুক্ত থাকতে হবে এবং দয়া করে পণ্যটিকে বৈদ্যুতিক চার্জ করা এড়িয়ে চলুন।এই পণ্যটির ESD সংবেদনশীলতা হল 2000V (HBM, JEITA ED-4701/304 এর উপর ভিত্তি করে)।আপনার চূড়ান্ত পণ্য (গুলি) মধ্যে LED গুলি একত্রিত করার পরে, একত্রিত LEDগুলি স্ট্যাটিক ইলেক্ট্রিসিটি (বৈদ্যুতিক ফাঁসের ঘটনা) দ্বারা ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করার সুপারিশ করা হয়।
6.1.3।পাওয়ার সাপ্লাই সিলেক্ট: এই পণ্যটি একটি ধ্রুবক কারেন্ট ড্রাইভার ব্যবহার করে চালিত হয়, এবং পাওয়ার রেঞ্জের আউটপুট কারেন্ট স্পেসিফিকেশন বইয়ের প্রয়োজনীয়তা পূরণ করে, যদি ধ্রুবক ভোল্টেজের উৎস বা অন্যান্য শর্ত ব্যবহার করা হয়, তাহলে অনুগ্রহ করে ঝুঁকি মূল্যায়ন করুন।শেষ পণ্যে ক্রীপেজ এবং ক্লিয়ারেন্স দূরত্ব বিবেচনা করুন.
6.1.4 রজন অঞ্চলটি অত্যন্ত সংবেদনশীল, অনুগ্রহ করে এটিকে হ্যান্ডেল, টিপুন, স্পর্শ বা ঘষবেন না।
5.2 সতর্কতা: তাপমাত্রা নিয়ন্ত্রণ
Tc<85 ℃-এ প্রস্তাবিত তাপমাত্রা এবং Tc<115 ℃-এ ফসফর তাপমাত্রা, অতিক্রম করলে, গ্রাহককে নির্ভরযোগ্যতা মূল্যায়ন করতে হবে।
5.3 সতর্কতা: রাসায়নিক এক্সপোজার হ্যাজার্ড
5.3.1 এই LED মডিউলটি কোন প্রকার তরল যেমন জল, তেল, জৈব দ্রাবক ইত্যাদিতে ব্যবহার করা উচিত নয়। যখন ধোয়ার প্রয়োজন হয়, IPA ব্যবহার করার পরামর্শ দেওয়া হয়।অন্যান্য দ্রাবক ব্যবহার করার সময় মডিউল উপাদানের সাথে দ্রাবকগুলি প্রতিক্রিয়া করতে পারে কিনা তা আগেই নিশ্চিত করা উচিত।নিষিদ্ধ Freon দ্রাবক ব্যবহার করা উচিত নয়.অতিস্বনক ক্লিনার ব্যবহার করে পরিষ্কার করবেন না।
5.3.2 কিছু রাসায়নিকের সংস্পর্শে যা সাধারণত লুমিনায়ার তৈরি এবং সমাবেশে ব্যবহৃত হয় তা LED SMD-এর ক্ষতি করতে পারে।অতিরিক্ত তথ্যের জন্য অনুগ্রহ করে টিওয়াইএফ ইনস্টলেশন নির্দেশাবলী দেখুন।নীচের যে কোনো শর্তে পণ্য ব্যবহার করলে, নির্ভরযোগ্যতা নিশ্চিত করুন।যেমন: ভেজা, হিম, লবণাক্ত বাতাস, ক্ষয়কারী গ্যাস (C1, H2S, যেখানে NH3, SO2, NOX);সূর্যের নীচে এক্সপোজার, বাইরের এক্সপোজার, ধুলোবালি।জল, তেল, তরল চিকিৎসা এবং জৈব দ্রাবক।
5.3.3 VOCs (ভোলাটাইল জৈব যৌগ) আঠালো, ফ্লাক্স, হার্ডেনার বা জৈব সংযোজক থেকে তৈরি করা যেতে পারে যা লুমিনায়ারে (ফিক্সচার) ব্যবহৃত হয়।স্বচ্ছ LED সিলিকন এনক্যাপসুল্যান্ট এই রাসায়নিকগুলির জন্য প্রবেশযোগ্য এবং তারা তাপ বা আলোর সংস্পর্শে এলে এনক্যাপসুল্যান্টের বিবর্ণতা হতে পারে।এই ঘটনাটি লুমিনায়ার (ফিক্সচার) থেকে নির্গত আলোর (আউটপুট) উল্লেখযোগ্য ক্ষতির কারণ হতে পারে।এই সমস্যাগুলি প্রতিরোধ করার জন্য, আমরা ব্যবহারকারীদের লুমিনায়ারগুলিতে ব্যবহৃত উপকরণগুলির শারীরিক বৈশিষ্ট্যগুলি জানার পরামর্শ দিই এবং সেগুলি অবশ্যই সাবধানে নির্বাচন করা উচিত।
6.3.4 সালফারাইজেশনের ঝুঁকি (বা কলঙ্কিত) এলইডি একটি সিলভার-প্লেটেড সীসা ফ্রেম ব্যবহার করে এবং এটি সালফার (এস), ক্লোরিন (সিএল) বা অন্যান্য হ্যালোজেন যৌগের সংস্পর্শে এলে এর পৃষ্ঠের রঙ কালো (বা গাঢ় রঙের) হতে পারে। .সীসা ফ্রেমের সালফারাইজেশন তীব্রতা হ্রাস, ক্রোমাটিসিটি স্থানাঙ্কের পরিবর্তন এবং চরম ক্ষেত্রে, ওপেন সার্কিট হতে পারে।এটা সতর্কতা প্রয়োজন.সীসা ফ্রেমের সম্ভাব্য সালফারাইজেশনের কারণে, এলইডি মডিউলগুলি রাবার, প্লেইন পেপার, সীসা সোল্ডার ক্রিম ইত্যাদির মতো উপাদান দিয়ে তৈরি অক্সিডাইজিং পদার্থের সাথে ব্যবহার করা উচিত নয়।
5.4 আলো নির্গত পৃষ্ঠের সাথে যোগাযোগ (কম)
LES এর সাথে কোনো যোগাযোগ এড়িয়ে চলুন।LED SMD এর LES স্পর্শ করবেন না বা LES (হলুদ ফসফর রজন এলাকায়) চাপ প্রয়োগ করবেন না।যোগাযোগ LED SMD ক্ষতি হতে পারে.LES (হলুদ ফসফর রজন এলাকা) সংস্পর্শে অপটিক্স এবং প্রতিফলক মাউন্ট করা উচিত নয়।TYF LED SMD-এর প্লাস্টিকের হাউজিংয়ের উপরের পৃষ্ঠে অপটিক্যাল ডিভাইসগুলি মাউন্ট করা যেতে পারে।যদি LED পৃষ্ঠ নোংরা হয়, দয়া করে এটি পরিষ্কার করতে অ্যালকোহল ব্যবহার করুন।এটি ব্যবহারের আগে 2 ঘন্টা শুকাতে দিন।অ্যাসিটোন বা ক্ষয়কারী গ্রহণযোগ্য নয়।
5.5 স্টোরেজ
স্টোরেজ শর্ত: খোলার আগে, স্টোরেজ তাপমাত্রা 5 থেকে 30℃ হওয়া উচিত, আপেক্ষিক আর্দ্রতা 60% এর কম।(ব্যাগ খোলার পরে, LED 24H এর মধ্যে ব্যবহার করা উচিত।)অব্যবহৃত পণ্যের জন্য, অনুগ্রহ করে ডিহিউমিডিফিকেশন করুন, ভ্যাকুয়াম সিল করুন।Dehumidifying শর্ত: 60℃ ± 5℃, 24H.সিল করা পণ্যের জন্য কার্যকর ব্যবহার 3 মাস।যদি প্যাকেজ খোলার 24 ঘন্টার মধ্যে এটি ব্যবহার না করা হয়, তাহলে উপাদানটি 60℃ ±5℃-এ 3 ঘন্টার জন্য ডিহিউমিডিফাই করা উচিত।
মডিউলটি ধুলোবালি বা আর্দ্র স্থানে সংরক্ষণ করবেন না।
মডিউলটি বিচ্ছিন্ন করবেন না।
অনুগ্রহ করে এই পণ্যটি 5 মাসের মধ্যে ব্যবহার করুন, যা স্টক করার সময় এটির আসল প্যাকেজিংয়ে খোলা না থাকে।
5.6 চোখের নিরাপত্তা
টিওয়াইএফ এলইডি এসএমডি ব্যবহারের জন্য চোখের নিরাপত্তা শ্রেণীবিভাগ স্পেসিফিকেশন IEC/TR 62471 অনুসারে: আলোর উত্স এবং আলোকসজ্জার নীল আলোর ঝুঁকির মূল্যায়নের জন্য IEC 62471-এর প্রয়োগ।আমরা 6500K RG1 এ TYF LED শ্রেণীবদ্ধ করি।
দীর্ঘ সময়ের জন্য খালি চোখে সরাসরি আলোকিত LED এর দিকে তাকাবেন না।
6. কর্মশালা
7.প্যাকিং এবং চালান
TYF Opto.LED মডিউল পণ্য, প্লাস্টিকের ট্রেতে প্যাক করা, বিভিন্ন আকার অনুযায়ী, XX পিসি প্রতিটি প্লাস্টিকের ট্রে, নিম্নলিখিত হিসাবে দেখানো হয়েছে।বাবল ব্যাগে প্যাক করা প্লাস্টিকের বাক্স ছাড়া পণ্য, বাইরের চাপ প্রতিরোধ করার জন্য, বিভিন্ন বাবল ব্যাগ চয়ন করুন, XX পণ্যের প্রতিটি প্যাকে পণ্যের আকার অনুযায়ী, প্যাকেজ করা পণ্যটি শক্ত কাগজের আকারে সংরক্ষণ করা হবে এবং সিল করা হবে, যেমনটি দেখানো হয়েছে পরবর্তী.
