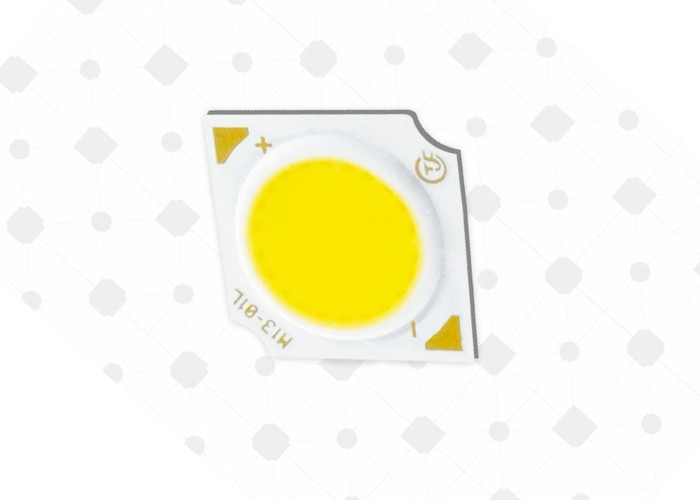

কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ

বেসিক ইনফরমেশন
উৎপত্তি স্থল: শেনচেন
পরিচিতিমুলক নাম: TYF
সাক্ষ্যদান: CE,RoHs
মডেল নম্বার: MF2517
ন্যূনতম চাহিদার পরিমাণ: কথাবার্তা
মূল্য: negotiable
ডেলিভারি সময়: 5-7 দিন
পরিশোধের শর্ত: ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 1,000,000 পিসি / দিন
বিস্তারিত তথ্য
নির্গত রঙ: উষ্ণ সাদা, প্রাকৃতিক সাদা, শীতল সাদা চিপ উপাদান: ব্রিজলাক্স
টাইপ: COB LED আবেদন: COB LED গ্রো ল্যাম্প
পণ্যের নাম: নমনীয় কোব চিপ ওয়ারেন্টি: 5 বছর
বিশেষভাবে তুলে ধরা:

কমপ্যাক্ট ফ্লিপ চিপ কব লেড

,

এএনএসআই ফ্লিপ চিপ কব লেড

,

80সিআরআই ব্রিজলাক্স লেড চিপ


পণ্যের বর্ণনা

20W 30W বড় উজ্জ্বল এলাকা আবাসিক ফ্লিপ চিপ ইনডোর ডাউনলাইট



কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ 0

• 3000K, 80CRI এর জন্য সাধারণত 128 lm/W এর কার্যকারিতা

• কমপ্যাক্ট উচ্চ ফ্লাক্স ঘনত্বের আলোর উৎস

• অভিন্ন, উচ্চ মানের আলোকসজ্জা

• সর্বনিম্ন 70, 80, এবং 90 CRI বিকল্প

• StreaCLined তাপ পাথ

• 2, 3 এবং 5 SDCM স্ট্যান্ডার্ড সহ ENERGY STAR® / ANSI কমপ্লায়েন্ট কালার বিনিং স্ট্রাকচার

• ভাস্বর, হ্যালোজেন এবং ফ্লুরোসেন্ট ল্যাম্পের চেয়ে বেশি শক্তি সাশ্রয়ী

• উচ্চ ভোল্টেজ বা কম ভোল্টেজ ডিসি অপারেশন

• সামনের দিকে পণ্য সিরিজ এবং কোম্পানির লোগো

• RoHS অনুগত



2,পণ্যের নামকরণ



TYF ML সিরিজ LED অ্যারেগুলির অংশ নম্বর উপাধিটি নিম্নরূপ ব্যাখ্যা করা হয়েছে:



কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ 1

কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ 2



অংশ সংখ্যা সাধারণ শক্তি (W) নামমাত্র সিসিটি (কে) ন্যূনতম স্পন্দিত প্রবাহ (lm) সাধারণ স্পন্দিত ফ্লাক্স (lm) সাধারণ ভোল্টেজ (V) নামমাত্র বর্তমান (mA) সাধারণ কার্যকারিতা (lm/W)
ML13070302P530E*7 3.1 3000 কে 377 419 9.6 320 135
ML13070302P535E*7 3.1 3500 কে 382 425 9.6 320 137
ML13070302P540E*7 3.1 4000 কে 385 428 9.6 320 138
ML13070302P550E*7 3.1 5000 কে 388 431 9.6 320 139
ML13070302P557E*7 3.1 5700 কে 391 434 9.6 320 140
ML13070302P565E*7 3.1 6500 কে 388 431 9.6 320 139
ML13070302P522E*8 3.1 2200 কে 304 ৩৩৮ 9.6 320 109
ML13070302P527E*8 3.1 2700 কে 326 363 9.6 320 117
ML13070302P530E*8 3.1 3000 কে ৩৩৮ 375 9.6 320 121
ML13070302P535E*8 3.1 3500 কে 346 384 9.6 320 124
ML13070302P540E*8 3.1 4000 কে 352 391 9.6 320 126
ML13070302P550E*8 3.1 5000 কে 357 397 9.6 320 128
ML13070302P557E*8 3.1 5700 কে 363 403 9.6 320 130
ML13070302P565E*8 3.1 6500 কে 357 397 9.6 320 128
ML13070302P522E*9 3.1 2200 কে 262 291 9.6 320 94
ML13070302P527E*9 3.1 2700 কে 285 316 9.6 320 102
ML13070302P530E*9 3.1 3000 কে 296 329 9.6 320 106
ML13070302P535E*9 3.1 3500 কে 304 ৩৩৮ 9.6 320 109
ML13070302P540E*9 3.1 4000 কে 310 344 9.6 320 111
ML13070302P550E*9 3.1 5000 কে 315 350 9.6 320 113
ML13070302P557E*9 3.1 5700 কে 321 357 9.6 320 115





4, অ্যাপ্লিকেশন:



কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ 3



5. অপটিক্যাল বৈশিষ্ট্য

5.1 কালার বিনিং তথ্য


চিত্র 1: xy কালার স্পেসে টেস্ট বিনের গ্রাফ (স্পন্দিত পরীক্ষার শর্ত, Tj = 25°C)



কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ 4

CIE1931-x



সারণি 38: TYF CoB কোর রেঞ্জের জন্য 2-পদক্ষেপ থেকে 5-পদক্ষেপ ম্যাকএডাম উপবৃত্তাকার রঙ বিন সংজ্ঞা



নামমাত্র

সিসিটি

কেন্দ্রবিন্দু প্রধান অক্ষ (a, b)

উপবৃত্ত







ঘূর্ণন দেবদূত, θ

এক্স Y 2-পদক্ষেপ 3-ধাপ 5-ধাপ
2200K 0.5018 0.4153 (0.0048 , 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) ৩৯.৯
2500K 0.4806 0.4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
2700কে 0.4575 0.4101 (0.0053, 0.0027) (0.0080, 0.0041) (০.০১৩৩, ০.০০৬৮) 54.1
3000K 0.4338 0.4030 (0.0057, 0.0028) (0.0086, 0.0042) (০.০১৪২, ০.০০৬৯) 53.7
3500K 0.4073 0.3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54.0
4000K 0.3818 0.3797 (0.0063, 0.0027) (0.0093, 0.0042) (০.০১৫৭, ০.০০৬৮) 53.4
5000K 0.3447 0.3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500K 0.3123 0.3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1





















































6, পরম সর্বোচ্চ রেটিং


6.1 টেবিল 39: সর্বোচ্চ রেটিং


কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ 5

টেবিল 39 এর জন্য নোট:

  • উচ্চতর স্রোতে অ্যারেগুলি চালিত করা হয় তবে লুমেন রক্ষণাবেক্ষণ হ্রাস হতে পারে।
  • জংশন তাপমাত্রা সর্বাধিকের নিচে বজায় রাখার জন্য যথাযথ কারেন্ট ডেরেটিং অবশ্যই পালন করা উচিত
  • উল্লিখিত পিক স্পন্দিত ফরোয়ার্ড কারেন্টের সমান পিক ড্রাইভ কারেন্ট সহ স্পন্দিত অপারেশন গ্রহণযোগ্য যদি পালস অন-টাইম প্রতি চক্র ≤1ms হয় এবং শুল্ক চক্র ≤10% হয়
  • হালকা নির্গত ডায়োডগুলি বিপরীত ভোল্টেজে চালিত হওয়ার জন্য ডিজাইন করা হয়নি এবং এই অবস্থায় আলো তৈরি করবে না।শুধুমাত্র রেফারেন্সের জন্য দেওয়া সর্বোচ্চ রেটিং।



কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ 6



কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ 7



নোট: 1. সমস্ত মাত্রা সহনশীলতা ±0.2 মিমি যদি না অন্যথায় উল্লেখ করা হয়।2. ক্যাথোডে Tc পরিমাপ বিন্দু



8, সতর্কতা



প্রস্তাবিত সোল্ডারিং শর্ত

ম্যানুয়াল সোল্ডারিং জন্য.অনুগ্রহ করে সীসা-মুক্ত সোল্ডারিং ব্যবহার করুন এবং সোল্ডারিং একটি সোল্ডারিং বিট ব্যবহার করে প্রয়োগ করা হবে

তাপমাত্রা 350C এর কম, এবং একটি জমির জন্য 3.5 সেকেন্ডের মধ্যে শেষ করা হবে।কোনো বাহ্যিক শক্তি প্রয়োগ করা যাবে না

রজন অংশ যখন সোল্ডারিং বাস্তবায়িত হয়.পণ্যের পরে সোল্ডারিংয়ের পরবর্তী প্রক্রিয়াটি সম্পন্ন করা উচিত

পরিবেষ্টিত তাপমাত্রায় ফিরে যান।সতর্কতা: তাপমাত্রা নিয়ন্ত্রণ



কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ 8



9,প্যাকেজিং এবং লেবেলিং



পণ্য প্যাকিং এবং লেবেলিং



কমপ্যাক্ট ফ্লিপ চিপ কোব Led 128 Lm/W টিপিক্যাল 3000K 80CRI Bridgelux Led চিপ 9
