| উৎপত্তি স্থল: | শেনজেন, চীন |
|---|---|
| পরিচিতিমুলক নাম: | TYF |
| সাক্ষ্যদান: | CB CE |
| মডেল নম্বার: | D5070 |
| ন্যূনতম চাহিদার পরিমাণ: | আলাপ - আলোচনা |
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | ক্রাফ্ট পেপার বক্স |
| ডেলিভারি সময়: | 15 কর্মদিবস |
| যোগানের ক্ষমতা: | 20000 |
| মডেল: | TYF-D5070S5023R1 | ব্যাস: | 50*70*1.6 মিমি |
|---|---|---|---|
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | AC230V | ওয়াটেজ: | 50W |
| সিসিটি: | সম্পূর্ণ বর্ণালী | সিআরআই: | 70 |
| কার্যকারিতা (lm/w: | 110LM/W | পিএফ: | 0.97 |
| THD: | 13% | ||
| বিশেষভাবে তুলে ধরা: | ফ্লিপ চিপ DOB LED মডিউল,Grow Light DOB LED মডিউল,220V AC COB LED মডিউল |
||

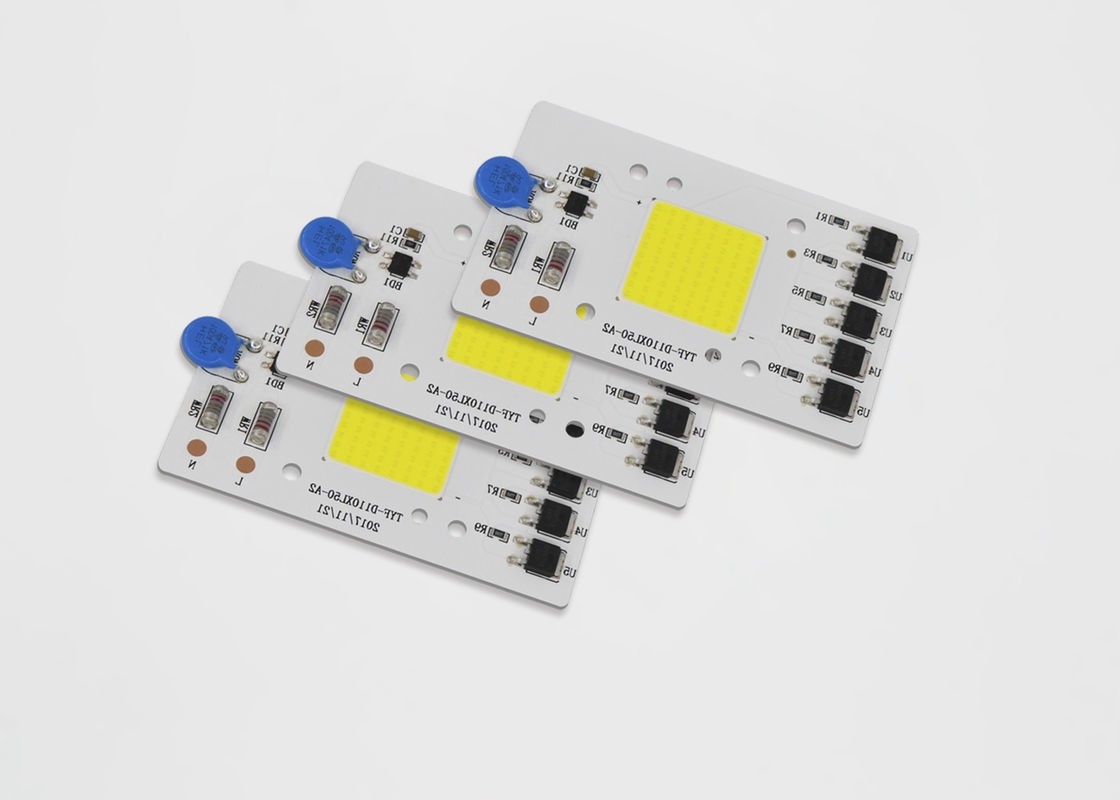

D5070 AC 220V সম্পূর্ণ স্পেকট্রাম গ্রো লাইট ফ্লিপ চিপ DOB led মডিউল 20w 30w 50w AC COB LED
| ডিওবি | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| পণ্য কোড |
ক্লায়েন্ট কোড |
আইসি কোড |
শক্তি কোড |
ভোল্টেজ কোড
|
ক্রমিক সংখ্যা। |
এলইডি কোড |
সিসিটি কোড
|
SDCM | CRI কোড | আলোকসজ্জা | বছর | মাস |
সিরিয়াল সংখ্যা |
||
| মডিউল কোড | কেস কোড | ক্রমিক সংখ্যা। |
ক্রমিক সংখ্যা।
|
||||||||||||
1) পণ্য কোড: C=Client Module D=Self Module
2) ক্লায়েন্ট কোড এবং মডিউল কোড: যদি ①=C তারপর স্ব মডিউল কোডের জন্য ক্লায়েন্ট কোডের জন্য 4 সংখ্যা
3) IC কোড: IC এর জন্য একটি অক্ষর
4) পাওয়ার কোড:
| পাওয়ার কোড | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | কে |
5) ভোল্টেজ কোড: 11=110V,12=120V,22=220V,23=230V
6) সিসিটি কোড
| সিসিটি কোড (কে) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
ক্রোমাটিসিটি বিনস
TYF এর ক্রোমাটিসিটি বিন কাঠামোর জন্য ANSI C78.377A মান মেনে চলে।2700K থেকে 6500K CCT রেঞ্জের জন্য প্রতিটি ANSI চতুর্ভুজের জন্য, TYF 5টি বিন এবং 3টি বিন প্রদান করে।
চিত্র 4-1-1 ক্রোমাটিসিটি বিন
সারণি 4-1-2 5 ধাপের বিন
| সিসিটি | ধাপ | Cx | সাই | ক | খ | থিটা |
| 2700K | 5 | 0.4578 | 0.4101 | ০.০১৩৫০ | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | ০.০১৩৯০ | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | ০.০১৫৪৫ | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | ০.০১৩৭০ | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | ৫৯.০৯ |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
সারণি 4--1-3 3স্টেপ বিনস
| সিসিটি | ধাপ | Cx | সাই | ক | খ | থিটা |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | ৫৯.০৯ |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
সাধারণ বৈদ্যুতিক এবং অপটিক্যাল কার্ভ
চিত্র 4-2-1 আপেক্ষিক শক্তি বনাম ভোল্টেজ, টিক =25℃
চিত্র 4-2-3 রেডিয়েন্ট প্যাটার্ন, টিক =25℃
| আইটেম | SYMBOL | ইউনিট | স্বাভাবিক মূল্য |
| ইনপুট ভোল্টেজ | ভিন | ভি | 230 |
| ইনপুট কারেন্ট | IF | এমএ | 215 |
| অপারেটিং ফ্রিকোয়েন্সি | চ | হার্জ | 50/60 |
| ইনপুট শক্তি | পৃ | ডব্লিউ | 50 |
| পাওয়ার ফ্যাক্টর | পিএফ | ％ | 0.95 |
| মোট হারমনিক বিকৃতি | THD | ％ | 20% |
| ডিমিং টাইপ | RNA □ TRIAC □ PWM □ 0-10V □ ডালি □ DMX □ স্মার্ট □ অন্যান্য | ||
| সার্জ ক্যাপাসিটি | বনাম | কেভি | 1.5 |
| বৈদ্যুতিক শক্তি (AC) | Ve | কেভি | 1.5 |
| অপারেটিং/কেস তাপমাত্রা | Ta/Tc | ℃ | 25/85 |
| LED পরামিতি | COB | ||
| আলোকিত প্রবাহ | Φv | Lm | 5120 |
| আলোকিত দক্ষতা | ηv | Lm/w | 110 |
| রঙ তাপমাত্রা | সিসিটি | কে | 6168 |
| রঙ রেন্ডারিং সূচক | রা/সিআরআই | ％ | 70 |
| আলো বিতরণ | - | - | |
| দেখার কোণ | 2θ 1/2 | ডিগ্রী | - |
বিঃদ্রঃ:
1) অপারেটিং ভোল্টেজ গ্রাহকরা যে সর্বাধিক ভোল্টেজ ব্যবহার করেন তা নির্দেশ করে না তবে প্রতিটি দেশের ভোল্টেজের পরিবর্তনের হার অনুযায়ী সহনীয় ভোল্টেজ বোঝায়।এটি বাঞ্ছনীয় যে সোল্ডার প্যাডের তাপমাত্রা 85℃ এর নিচে হওয়া উচিত।
2) রঙিন বিনগুলি ক্ষণস্থায়ী অপারেশনে সংজ্ঞায়িত করা হয়।
3) আমাদের পরীক্ষকের পরিমাপের সহনশীলতা হল Φv+/-10% এবং Ra+/-2।
4) শক্তি অপচয়ের উপর ±5% সহনশীলতা।
5) Φv হল একটি সমন্বিত গোলক দিয়ে পরিমাপ করা মোট আলোকিত ফ্লাক্স আউটপুট।
6) IEC61000-4-5 অনুযায়ী সার্জ ক্যাপাসিটি।
7) বৈকল্পিক মডিউল পরামিতি দয়া করে সারণি 2-2 উল্লেখ করুন।
মন্তব্য:
1) সমস্ত মাত্রা মিলিমিটারে। (সহনশীলতা: ±0.2 মিমি)
2) স্কেল: কোনটিই নয়
বিঃদ্রঃ:
1) TYF অপটো।DOB মডিউলটি জংশন তাপমাত্রাকে সর্বাধিক জংশন তাপমাত্রার বৈশিষ্ট্যের অধীনে রাখার জন্য সুপারিশ করা হয়। (সারণী 2-4)।
LED সীসা তাপমাত্রা এবং IC টপ কেস তাপমাত্রা থার্মোকল দিয়ে পরিমাপ করা হয়।নিম্নরূপ সূত্র ব্যবহার করে LED এবং IC unction তাপমাত্রা গণনা করা যেতে পারে।
Ts_max=Tj_max-Rθj-s * Pd
উদাহরণ স্বরূপ:
যদি LED সীসা তাপমাত্রা এবং IC টপ কেস তাপমাত্রা 90℃ হয় তাহলে LED জংশন তাপমাত্রা
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
এবং IC জংশন তাপমাত্রা
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W=120 ℃
DOB (AC-COB) হ্যান্ডিং এর সিলিকন রজন
TYF অপটো।এলইডি মডিউল পণ্য, প্লাস্টিকের ট্রেতে প্যাক করা, বিভিন্ন আকার অনুযায়ী, XX পিসি প্রতিটি প্লাস্টিকের ট্রে, নিম্নলিখিত হিসাবে দেখানো হয়েছে।বাবল ব্যাগে প্যাক করা প্লাস্টিকের বক্স ছাড়া পণ্য, বাইরের চাপ রোধ করার জন্য, বিভিন্ন বাবল ব্যাগ বেছে নিন, XX পণ্যের প্রতিটি প্যাকে পণ্যের আকার অনুযায়ী, প্যাকেজ করা পণ্যটি শক্ত কাগজের আকারে সংরক্ষণ করা হবে এবং সিল করা হবে, যেমনটি দেখানো হয়েছে পরবর্তী.
1) xx PCS LED মডিউল প্রতি ট্রে 4) বক্স তথ্য এবং প্যাকিং
2) ট্রে স্ট্যাক এবং টেপিং, XX LED মডিউল ট্রে এবং অতিরিক্ত 1টি ডামি ট্রে প্রতিটি আপ বাক্সট্রের উপরে সিলিকা জেল (প্রতিটি 1টি) যোগ করুন
3) সিলিং প্যাকিং
