| উৎপত্তি স্থল: | শেনচেন |
|---|---|
| পরিচিতিমুলক নাম: | TYF |
| সাক্ষ্যদান: | CE,RoHs |

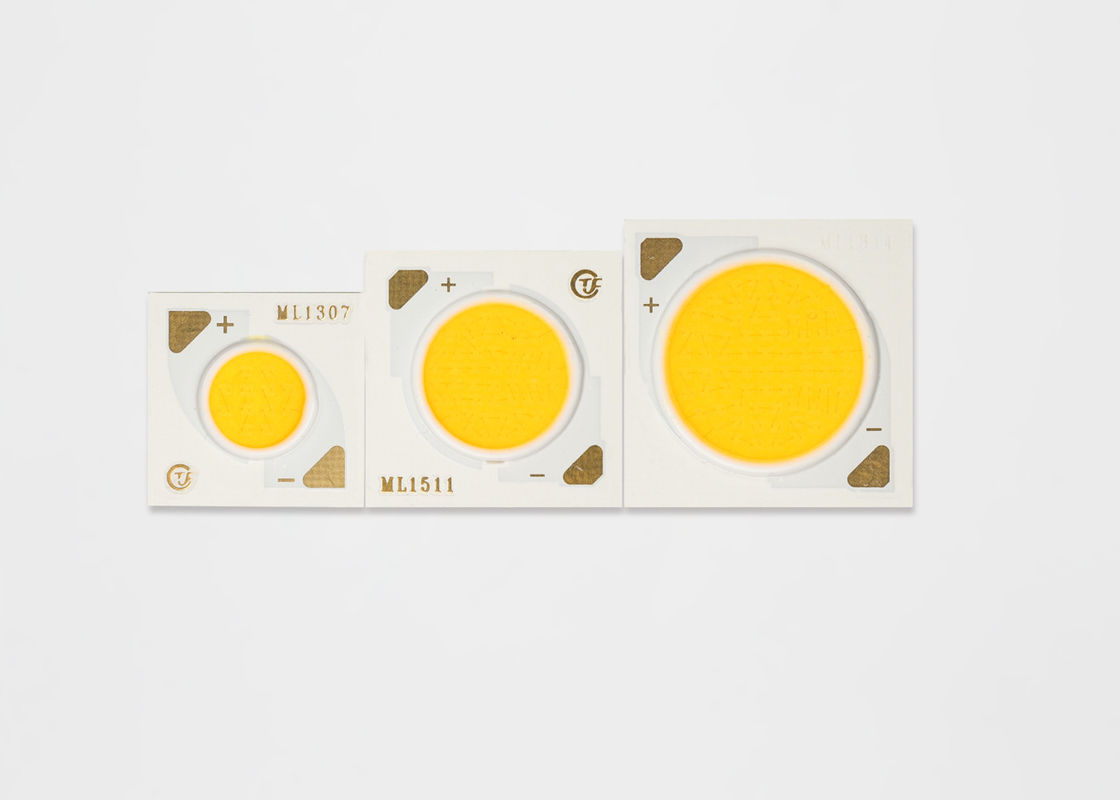

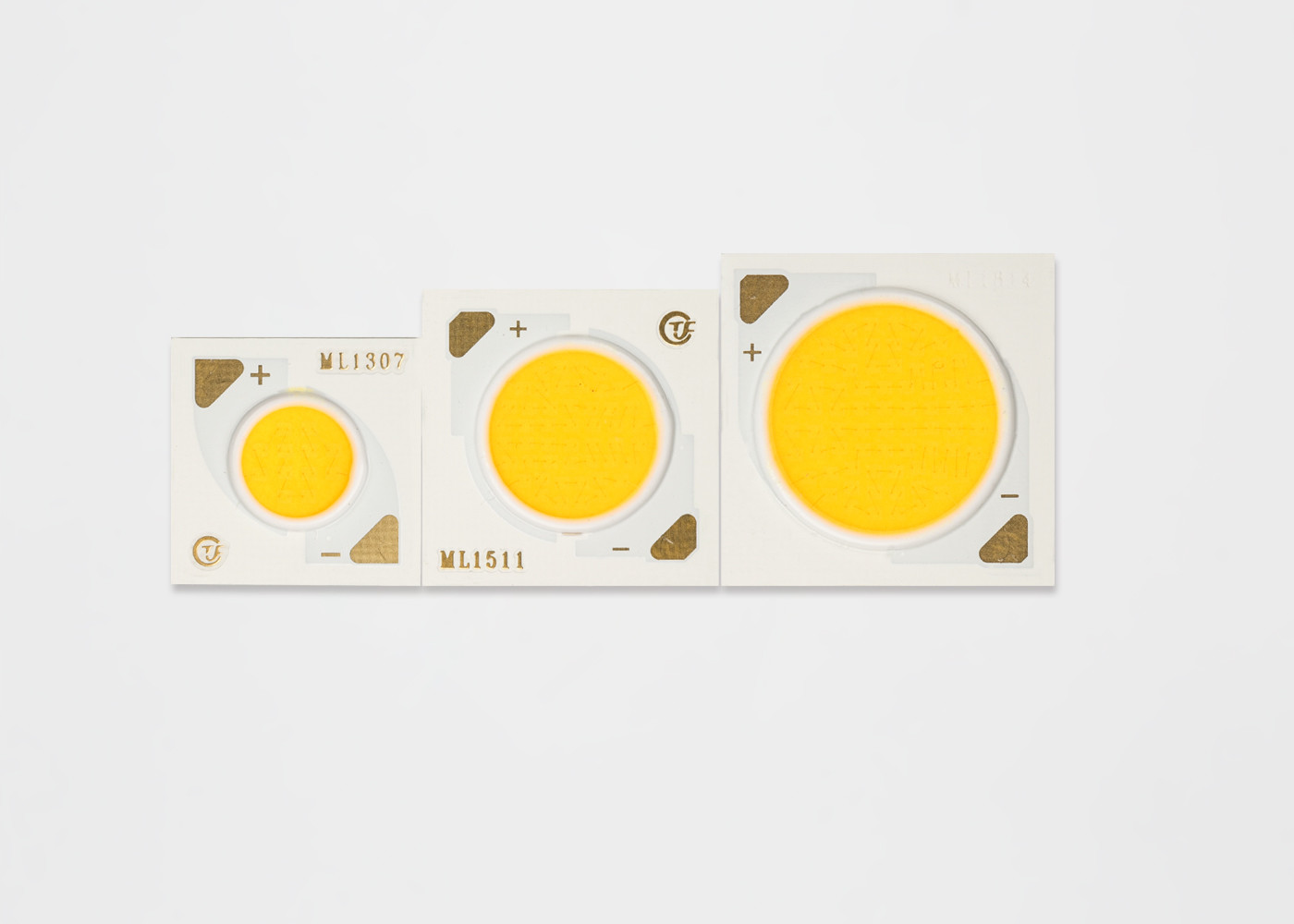

| মডেল নম্বার: | ML1814 |
| ন্যূনতম চাহিদার পরিমাণ: | কথাবার্তা |
| মূল্য: | negotiable |
| ডেলিভারি সময়: | 5-7 দিন |
| পরিশোধের শর্ত: | ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | 1,000,000 পিসি / দিন |
| ক্ষমতা: | 30W | Emitting রঙ: | উষ্ণ হোয়াইট, প্রাকৃতিক হোয়াইট, কুল হোয়াইট |
|---|---|---|---|
| চিপ উপাদান: | Bridgelux | প্রয়োগ: | COB LED বাতি হত্তয়া |
| পণ্যের নাম: | COB নেতৃত্বাধীন | দিকে: | 50000hours |
| বিশেষভাবে তুলে ধরা: | উচ্চ ক্ষমতা নেতৃত্বে চিপ,নেতৃত্বে হালকা চিপস |
||
20W উচ্চ দক্ষতা COB 130 লম্বা / ডব্লিউ ডায়ালাইট
• 3000 কেজি, 80CRI জন্য 128 লিমিটেড / ওয়াট সাধারণত কার্যকারিতা
• কম্প্যাক্ট উচ্চ প্রবাহ ঘনত্ব হালকা উৎস
• অভিন্ন, উচ্চ মানের আলোকসজ্জা
• সর্বনিম্ন 70, 80, এবং 90 সিআরআই অপশন
• StreaCLined তাপ পথ
• শক্তি স্টার® / এএনএসআই সম্মিলিত রঙ বিনিময়
2, 3 এবং 5 SDCM মান সঙ্গে গঠন
• ভাস্বর, হ্যালোজেন বেশী দক্ষ শক্তি
এবং প্রতিপ্রভ আলো
• উচ্চ ভোল্টেজ বা কম ভোল্টেজ ডিসি অপারেশন
• সামনে পণ্য সিরিজ এবং কোম্পানী লোগো
• RoHS সঙ্গতিপূর্ণ
TYF এমএল সিরিজ LED অ্যারের জন্য অংশ সংখ্যা নির্ধারণ নিম্নরূপ ব্যাখ্যা করা হয়:
অংশ সংখ্যা | সাধারণ শক্তি (ডাব্লু) | নামমাত্র সিসিটি (কে) | CRI | নূন্যতম পল্লবিত ফ্লাক্স (এলএম) | বৈশিষ্টসূচক পল্লবিত ফ্লাক্স (এলএম) | বৈশিষ্টসূচক ভোল্টেজ (ভি) | নামমাত্র বর্তমান (এমএ) | সাধারণ কার্যকারিতা (এলএম / ডাব্লু) |
| CL25171206P430E 7 | 18.4 | 3000 কে | 70 | 2772 | 2981 | 34 | 540 | 162 |
| CL25171206P435E * 7 | 18.4 | 3500 কে | 70 | 2823 | 3036 | 34 | 540 | 165 |
| CL25171206P440E * 7 | 18.4 | 4000 কে | 70 | 2858 | 3073 | 34 | 540 | 167 |
| CL25171206P450E * 7 | 18.4 | 5000 কে | 70 | 2926 | 3146 | 34 | 540 | 171 |
| CL25171206P457E * 7 | 18.4 | 5700 কে | 70 | 2943 | 3165 | 34 | 540 | 172 |
| * 7 CL25171206P465E | 18.4 | 6500 কে | 70 | 2926 | 3146 | 34 | 540 | 171 |
| CL25171206P422E * 8 | 18.4 | 2200 কে | 80 | 2310 | 2484 | 34 | 540 | 135 |
| CL25171206P427E * 8 | 18.4 | 2700 কে | 80 | 2481 | 2668 | 34 | 540 | 145 |
| CL25171206P430E * 8 | 18.4 | 3000 কে | 80 | 2601 | 2797 | 34 | 540 | 152 |
| CL25171206P435E * 8 | 18.4 | 3500 কে | 80 | 2635 | 2834 | 34 | 540 | 154 |
| * 8 CL25171206P440E | 18.4 | 4000 কে | 80 | 2669 | 2870 | 34 | 540 | 156 |
| CL25171206P450E * 8 | 18.4 | 5000 কে | 80 | 2721 | 2926 | 34 | 540 | 159 |
| CL25171206P457E * 8 | 18.4 | 5700 কে | 80 | 2738 | 2944 | 34 | 540 | 160 |
| CL25171206P465E * 8 | 18.4 | 6500 কে | 80 | 2721 | 2926 | 34 | 540 | 159 |
| CL25171206P422E * 9 | 18.4 | 2200 কে | 90 | 1968 | 2116 | 34 | 540 | 115 |
| CL25171206P427E * 9 | 18.4 | 2700 কে | 90 | 2122 | 2282 | 34 | 540 | 124 |
| CL25171206P430E * 9 | 18.4 | 3000 কে | 90 | 2225 | 2392 | 34 | 540 | 130 |
| CL25171206P435E * 9 | 18.4 | 3500 কে | 90 | 2276 | 2447 | 34 | 540 | 133 |
| CL25171206P440E * 9 | 18.4 | 4000 কে | 90 | 2310 | 2484 | 34 | 540 | 135 |
| CL25171206P450E * 9 | 18.4 | 5000 কে | 90 | 2327 | 2502 | 34 | 540 | 136 |
| CL25171206P457E * 9 | 18.4 | 5700 কে | 90 | 2344 | 2520 | 34 | 540 | 137 |
5.1 রঙিন বিনিময় তথ্য
চিত্র 1: Xy রঙের স্থানগুলিতে পরীক্ষার বিন্দুর গ্রাফ (পulsিত টেস্ট শর্তাদি, TJ = 25 ° C)
CIE1931-X
সারণী 38: 2-ধাপে TYF CoB কোর রেঞ্জের জন্য 5-মাপের ম্যাকডাম এলিপ্স রঙিন বিহীন সংজ্ঞা।
নামমাত্র CCT | কেন্দ্রবিন্দু | প্রধান অক্ষর (একটি, খ) | উপবৃত্ত ঘূর্ণন Angel, θ | |||
| এক্স | ওয়াই | 2-পদক্ষেপ | 3-ধাপ | 5-পদক্ষেপ | ||
| 2200K | 0,5018 | 0,4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.01২0, 0.0067) | 39.9 |
| 2500 K | 0,4806 | 0,4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.01২6, 0.0068) | 53.1 |
| ২7 00 কে | 0,4575 | 0,4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0,4073 | 0,3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0,3447 | 0,3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59,8 |
| 5700K | 0,3290 | 0,3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0,3123 | 0,3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58,1 |
6.1 টেবিল 39: সর্বাধিক রেটিং
সারণির জন্য নোট 39:
নোট: 1. অন্যান্য মাত্রা সহনশীলতা সহ ± 0.2 মিমি হয় না। 2. ক্যাথোড এ টিসি পরিমাপ বিন্দু
প্রস্তাবিত সলিডিং শর্ত
ম্যানুয়াল soldering জন্য। লিড-ফ্রি সোলারিং ব্যবহার করুন এবং সোলারিং এ একটি সোলারিং বিট ব্যবহার করে প্রয়োগ করা হবে
350C এর চেয়ে কম তাপমাত্রা, এবং এক স্থানের জন্য 3.5 সেকেন্ডের মধ্যে সমাপ্ত হবে। কোন বহিরাগত বল প্রয়োগ করা হবে
Soldering প্রয়োগ করা হয় যখন অংশ রজন। স্যান্ডারিংয়ের পরবর্তী প্রক্রিয়াটি পণ্যটির পরে সম্পন্ন করা উচিত
পরিবেষ্টিত তাপমাত্রা ফিরে। সতর্কতা: তাপমাত্রা নিয়ন্ত্রণ
পণ্য প্যাকিং এবং লেবেল
