| মডেল: | টিওয়াইএফ ডিকিউ 195 | অংশ নম্বর: | DQ195SD0230033330583 |
|---|---|---|---|
| ম্লান: | 195 মিমি | ভোল্টেজ: | 230 ভি |
| ওয়াটেজ: | 50 ডাব্লু | সিসিটি: | 4000 কে |
| ক্রি: | 80 | পিএফ: | 0.95 |
| Thd: | <30% | ডিমিং: | না |
| বিশেষভাবে তুলে ধরা: | ড্রাইভারহীন নেতৃত্বে মডিউল,উচ্চ ক্ষমতা নেতৃত্বাধীন মডিউল |
||
LED COB মডিউল, AC মডিউল, ড্রাইভারবিহীন 110v/220v led চিপ 4000K ফ্লাড লাইট স্ট্রিট লাইট LED
বিস্তারিত:

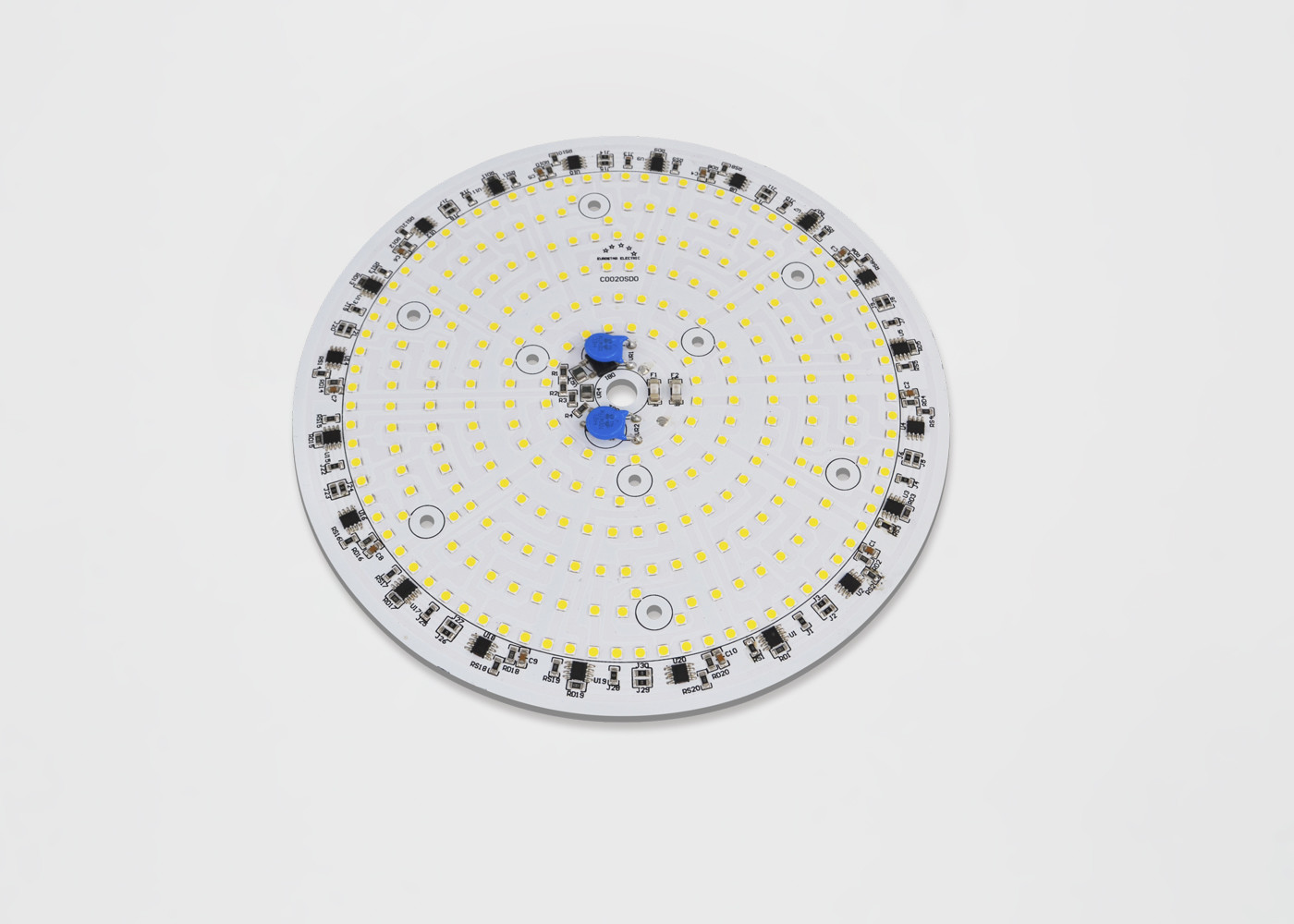

পণ্যের নাম: UFO উচ্চ বে লাইটের জন্য AC SMD মডিউল
পণ্যের প্রকার: AC মডিউল
ভোল্টেজ: 110/220v
উৎপত্তিস্থল: Shenzhen, China
মডেল: TYF DQ195
MOQ: 1 সেট
1. পণ্যের বৈশিষ্ট্য
2. অ্যাপ্লিকেশন:
উচ্চ বে/ফ্লাড লাইটের ছবি প্রয়োজন
3. বৈদ্যুতিক ও অপটিক্যাল বৈশিষ্ট্য (Ta=25℃) টেবিল 2-1
| ইনপুট ভোল্টেজ | Vin | V | 230 |
| ইনপুট কারেন্ট | IF | mA | 974.2 |
| অপারেটিং ফ্রিকোয়েন্সি | F | Hz | 50/60 |
| ইনপুট পাওয়ার | P | W | 203.3 |
| পাওয়ার ফ্যাক্টর | PF | % | 0.908 |
| মোট হারমোনিক বিকৃতি | THD | % | 46.58% |
| ডিমিং প্রকার | RNA ☐ TRIAC ☐ PWM ☐ 0-10V ☐ DALI ☐ DMX ☐ Smart ☐ অন্যান্য | ||
| সার্জ ক্যাপাসিটি | Vs | KV | 1.5 |
| বৈদ্যুতিক শক্তি (AC) | Ve | KV | 1.5 |
| অপারেটিং/কেস তাপমাত্রা | Ta/Tc | ℃ | 25/85 |
| LED প্যারামিটার | 3030 | ||
| আলোর প্রবাহ | Φv | Lm | 20048 |
| আলোর দক্ষতা | ηv | Lm/w | 98.59 |
| রঙের তাপমাত্রা | CCT | K | 5895 |
| রঙ রেন্ডারিং সূচক | Ra/CRI | % | 81.7/73.8 |
| আলোর বিতরণ | - | - | |
| ভিউইং অ্যাঙ্গেল | 2θ 1/2 | ডিগ্রী | - |
4. অপটিক্যাল বৈশিষ্ট্য
4.1 ক্রোমাটিসিটি বিন
TYF তার ক্রোমাটিসিটি বিন কাঠামোর জন্য ANSI C78.377A স্ট্যান্ডার্ড মেনে চলে। 2700K থেকে 6500K CCT রেঞ্জের জন্য প্রতিটি ANSI চতুর্ভুজের জন্য, TYF 5টি বিন এবং 3টি বিন প্রদান করে।
চিত্র 3-1 ক্রোমাটিসিটি বিন
![]()
টেবিল 4-1 5 ধাপ বিন
| CCT | ধাপ | Cx | Cy | a | b | θ |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
টেবিল 4-2 3 ধাপ বিন
| CCT | ধাপ | Cx | Cy | a | b | θ |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 সাধারণ বৈদ্যুতিক ও অপটিক্যাল কার্ভ
চিত্র 4-2-1 আপেক্ষিক পাওয়ার বনাম ভোল্টেজ, Ta =25℃
![]()
চিত্র 4-2-2 আপেক্ষিক উজ্জ্বল ফ্লাক্স বনাম ভোল্টেজ, Ta =25℃
![]()
চিত্র 4-2-3 রেডিয়েন্ট প্যাটার্ন, Ta =25℃
![]()
5. মূল স্পেসিফিকেশন/বিশেষ বৈশিষ্ট্য:
1. সরাসরি AC লাইন ভোল্টেজে ড্রাইভ করুন: 120/230V, কোন AC/DC ড্রাইভার নেই
2. OTR, OVP, OCP, সার্জ ক্যাপাসিটি, 1000V সহ
3. উচ্চ PF, CE সার্টিফিকেশন
4. ভালো রঙের সামঞ্জস্য, উচ্চ CRI
5. পরিবেষ্টিত তাপমাত্রা: -20-50℃, কেস তাপমাত্রা: <70℃
6. ছোট আকার, নমনীয় ডিজাইন, PCB আকার, CCT, পাওয়ার, ক্লায়েন্টের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
7. জীবনকাল > 30,000 ঘন্টা
6. প্যাকেজিং
TYF Opto. LED মডিউল পণ্য, প্লাস্টিকের ট্রেতে প্যাক করা হয়, বিভিন্ন আকারের উপর নির্ভর করে, XX পিসি প্রতিটি প্লাস্টিকের ট্রেতে, নিচে দেখানো হয়েছে। প্লাস্টিকের বাক্স ছাড়া পণ্যগুলি বুদবুদ ব্যাগে প্যাক করা হয়, বাইরের চাপ প্রতিরোধের জন্য, প্রতিটি প্যাকে XX পণ্যের মধ্যে পণ্যের আকার অনুযায়ী বিভিন্ন বুদবুদ ব্যাগ নির্বাচন করুন, প্যাকেজ করা পণ্যগুলি কার্টনের আকারে সংরক্ষণ করা হবে এবং সিল করা হবে, নিচে দেখানো হয়েছে।
1) প্রতি ট্রেতে xx পিসি LED মডিউল 4) বক্সের তথ্য ও প্যাকিং
2) ট্রে স্ট্যাক এবং টেপিং, XX LED মডিউল
ট্রে এবং অতিরিক্ত 1 ডামি ট্রে প্রতিটি
বক্স। ট্রে এর উপরে সিলিকা জেল (প্রতিটি 1) যোগ করুন
3) সিলিং প্যাকিং
![]()
