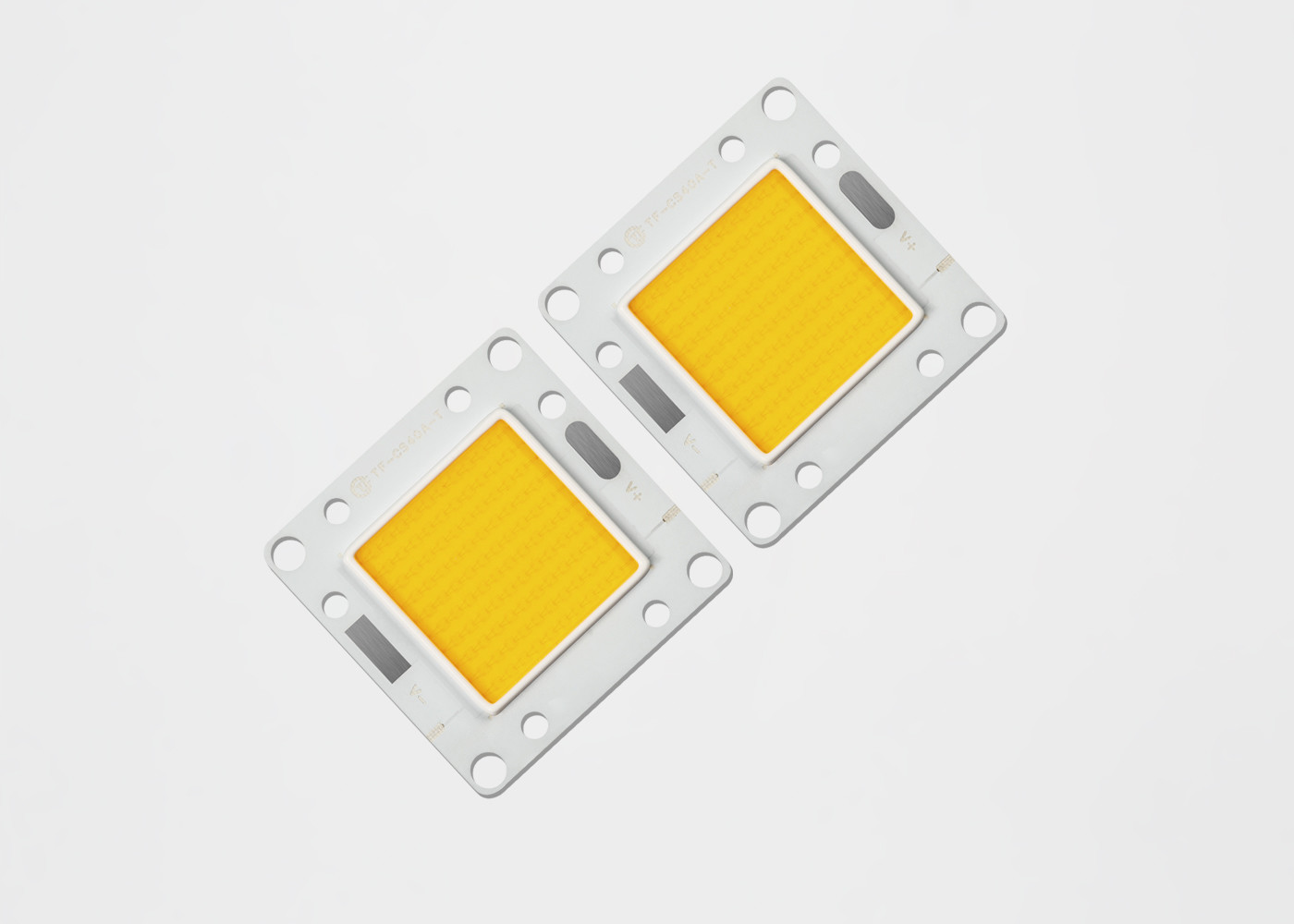

SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন

বেসিক ইনফরমেশন
উৎপত্তি স্থল: শেনচেন
পরিচিতিমুলক নাম: TYF
সাক্ষ্যদান: CE,RoHs
মডেল নম্বার: CS40A
ন্যূনতম চাহিদার পরিমাণ: কথাবার্তা
মূল্য: negotiable
ডেলিভারি সময়: 5-7 দিন
পরিশোধের শর্ত: ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 1,000,000 পিসি / দিন
বিস্তারিত তথ্য
টাইপ: COB LED চিপ উপাদান: ব্রিজলেক্স
নির্গত রঙ: উষ্ণ সাদা/প্রাকৃতিক সাদা/বিশুদ্ধ সাদা/ঠান্ডা সাদা/ঠান্ডা সাদা শক্তি: 50W
আবেদন: COB LED আলো জীবনকাল: 50000 ঘন্টা
বিশেষভাবে তুলে ধরা:

200lm/W হাই পাওয়ার কোব লেড

,

SDCM হাই পাওয়ার কোব লেড

,

ডিসি অপারেশন কোব লেড চিপস


পণ্যের বর্ণনা

50W 200lm/w Bridgleux LED COB ইনডোর আউটডোর LED COB চিপস LM80



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 0

• 3000K, 80CRI এর জন্য সাধারণত 128 lm/W এর কার্যকারিতা

• কমপ্যাক্ট উচ্চ ফ্লাক্স ঘনত্বের আলোর উৎস

• অভিন্ন, উচ্চ মানের আলোকসজ্জা

• সর্বনিম্ন 70, 80, এবং 90 CRI বিকল্প

• StreaCLined তাপ পাথ

• ENERGY STAR® / ANSI কমপ্লায়েন্ট কালার বাইনিং

2, 3 এবং 5 SDCM স্ট্যান্ডার্ড সহ কাঠামো

• ভাস্বর, হ্যালোজেনের চেয়ে বেশি শক্তি দক্ষ

এবং ফ্লুরোসেন্ট ল্যাম্প

• উচ্চ ভোল্টেজ বা কম ভোল্টেজ ডিসি অপারেশন

• সামনের দিকে পণ্য সিরিজ এবং কোম্পানির লোগো

• RoHS অনুগত



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 1



TYF ML সিরিজ LED অ্যারেগুলির অংশ নম্বর উপাধিটি নিম্নরূপ ব্যাখ্যা করা হয়েছে:



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 2

SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 3



আইটেম নংঃ. P(W) সিসিটি(কে) সিআরআই MIN (lm)



MAX (lm)

ভোল্টেজ(V) CURRENT(mA) (lm/W)
HF40251006PB 30 3000 কে 70 3186 3540 29.8 960 118
HF40251006PB 30 3500 কে 70 3267 3630 29.8 960 121
HF40251006PB 30 4000 কে 70 3321 3690 29.8 960 123
HF40251006PB 30 5000 কে 70 3375 3750 29.8 960 125
HF40251006PB 30 5700 কে 70 3429 3810 29.8 960 127
HF40251006PB 30 6500 কে 70 3375 3750 29.8 960 125
HF40251006PB 30 3000 কে 80 2916 3240 29.8 960 108
HF40251006PB 30 3500 কে 80 2997 ৩৩৩০ 29.8 960 111
HF40251006PB 30 4000 কে 80 3051 ৩৩৯০ 29.8 960 113
HF40251006PB 30 5000 কে 80 3105 3450 29.8 960 115
HF40251006PB 30 5700 কে 80 3159 3510 29.8 960 117
HF40251006PB 30 6500 কে 80 3105 3450 29.8 960 115
HF40251010PB 50 3000 কে 70 5220 5800 29.8 1600 116
HF40251010PB 50 3500 কে 70 5355 5950 29.8 1600 119
HF40251010PB 50 4000 কে 70 5445 6050 29.8 1600 121
HF40251010PB 50 5000 কে 70 5535 6150 29.8 1600 123
HF40251010PB 50 5700 কে 70 5625 6250 29.8 1600 125
HF40251010PB 50 6500 কে 70 5535 6150 29.8 1600 123
HF40251010PB 50 3000 কে 80 4770 5300 29.8 1600 106
HF40251010PB 50 3500 কে 80 4905 5450 29.8 1600 109
HF40251010PB 50 4000 কে 80 4995 5550 29.8 1600 111
HF40251010PB 50 5000 কে 80 5085 5650 29.8 1600 113
HF40251010PB 50 5700 কে 80 5175 5750 29.8 1600 115
HF40251010PB 50 6500 কে 80 5085 5650 29.8 1600 113


SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 4



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 5



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 6

5.1 কালার বিনিং তথ্য


চিত্র 1: xy কালার স্পেসে টেস্ট বিনের গ্রাফ (স্পন্দিত পরীক্ষার শর্ত, Tj = 25°C)



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 7

CIE1931-x



সারণি 38: TYF CoB কোর রেঞ্জের জন্য 2-পদক্ষেপ থেকে 5-পদক্ষেপ ম্যাকএডাম উপবৃত্তাকার রঙ বিন সংজ্ঞা



নামমাত্র

সিসিটি

কেন্দ্রবিন্দু প্রধান অক্ষ (a, b)

উপবৃত্ত







ঘূর্ণন দেবদূত, θ

এক্স Y 2-পদক্ষেপ 3-ধাপ 5-ধাপ
2200K 0.5018 0.4153 (0.0048 , 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) ৩৯.৯
2500K 0.4806 0.4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
2700কে 0.4575 0.4101 (0.0053, 0.0027) (0.0080, 0.0041) (০.০১৩৩, ০.০০৬৮) 54.1
3000K 0.4338 0.4030 (0.0057, 0.0028) (0.0086, 0.0042) (০.০১৪২, ০.০০৬৯) 53.7
3500K 0.4073 0.3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54.0
4000K 0.3818 0.3797 (0.0063, 0.0027) (0.0093, 0.0042) (০.০১৫৭, ০.০০৬৮) 53.4
5000K 0.3447 0.3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500K 0.3123 0.3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1







































































SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 8


6.1 টেবিল 39: সর্বোচ্চ রেটিং


SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 9

টেবিল 39 এর জন্য নোট:

  • উচ্চতর স্রোতে অ্যারেগুলি চালিত করা হয় তবে লুমেন রক্ষণাবেক্ষণ হ্রাস হতে পারে।
  • জংশন তাপমাত্রা সর্বাধিকের নিচে বজায় রাখার জন্য যথাযথ কারেন্ট ডেরেটিং অবশ্যই পালন করা উচিত
  • উল্লিখিত পিক স্পন্দিত ফরোয়ার্ড কারেন্টের সমান পিক ড্রাইভ কারেন্ট সহ স্পন্দিত অপারেশন গ্রহণযোগ্য যদি পালস অন-টাইম প্রতি চক্র ≤1ms হয় এবং শুল্ক চক্র ≤10% হয়
  • হালকা নির্গত ডায়োডগুলি বিপরীত ভোল্টেজে চালিত হওয়ার জন্য ডিজাইন করা হয়নি এবং এই অবস্থায় আলো তৈরি করবে না।শুধুমাত্র রেফারেন্সের জন্য দেওয়া সর্বোচ্চ রেটিং।



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 10



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 11



নোট: 1. সমস্ত মাত্রা সহনশীলতা ±0.2 মিমি যদি না অন্যথায় উল্লেখ করা হয়।2. ক্যাথোডে Tc পরিমাপ বিন্দু



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 12



প্রস্তাবিত সোল্ডারিং শর্ত

ম্যানুয়াল সোল্ডারিং জন্য.অনুগ্রহ করে সীসা-মুক্ত সোল্ডারিং ব্যবহার করুন এবং সোল্ডারিং একটি সোল্ডারিং বিট ব্যবহার করে প্রয়োগ করা হবে

তাপমাত্রা 350C এর কম, এবং একটি জমির জন্য 3.5 সেকেন্ডের মধ্যে শেষ হবে।কোনো বাহ্যিক শক্তি প্রয়োগ করা যাবে না

রজন অংশ যখন সোল্ডারিং বাস্তবায়িত হয়.পণ্যের পরে সোল্ডারিংয়ের পরবর্তী প্রক্রিয়াটি সম্পন্ন করা উচিত

পরিবেষ্টিত তাপমাত্রায় ফিরে যান।সতর্কতা: তাপমাত্রা নিয়ন্ত্রণ



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 13



9,প্যাকেজিং এবং লেবেলিং



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 14



SDCM 200lm/W হাই পাওয়ার কোব লেড ব্রিজলাক্স হাই লো ভোল্টেজ ডিসি অপারেশন 15
