| মডেল: | TYF-DQM38M1223A0 | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | AC230V |
|---|---|---|---|
| ওয়াটেজ: | 12W | সিসিটি: | 3000K 4000K 6000K |
| সিআরআই: | 80 | কার্যকারিতা (lm/w): | 120LM/W |
| THD: | 15% | ডিমিং: | TRAIC |
| বিশেষভাবে তুলে ধরা: | স্পটলাইট AC LED মডিউল,উচ্চ উজ্জ্বলতা AC LED মডিউল,120LM/W জলরোধী LED মডিউল |
||

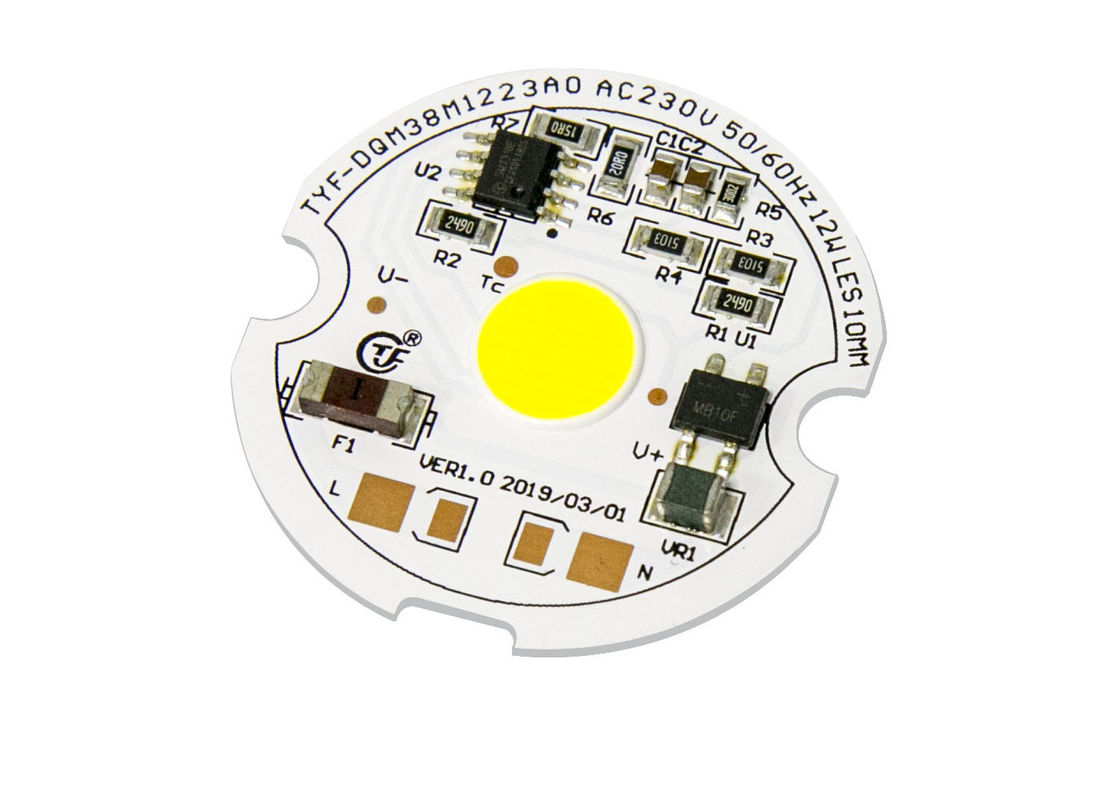

AC COB LED ইনডোর ওয়াল স্পটলাইট AC230V 12W 3000K 4000K 6000K 70Ra 80Ra ড্রাইভার বোর্ডে অ্যালুমিনিয়াম PCB
| ডিওবি | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| পণ্য কোড |
ক্লায়েন্ট কোড |
আইসি কোড |
শক্তি কোড |
ভোল্টেজ কোড
|
ক্রমিক সংখ্যা। |
এলইডি কোড |
সিসিটি কোড
|
SDCM | CRI কোড | আলোকসজ্জা | বছর | মাস |
সিরিয়াল সংখ্যা |
||
| মডিউল কোড | কেস কোড | ক্রমিক সংখ্যা। | ক্রমিক সংখ্যা। | ||||||||||||
1) পণ্য কোড: C=Client Module D=Self Module
2) ক্লায়েন্ট কোড এবং মডিউল কোড: যদি ①=C হয় তবে ক্লায়েন্ট কোডের জন্য 4 ডিজিট অন্য স্ব মডিউল কোডের জন্য
3) IC কোড: IC এর জন্য একটি অক্ষর
4) পাওয়ার কোড:
| পাওয়ার কোড | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) ভোল্টেজ কোড: 11=110V,12=120V,22=220V,23=230V
6) সিসিটি কোড
| সিসিটি কোড (কে) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য (Ta=25℃) টেবিল 2-1
| আইটেম | SYMBOL | ইউনিট | স্বাভাবিক মূল্য |
| ইনপুট ভোল্টেজ | ভিন | ভি | 230 |
| ইনপুট কারেন্ট | IF | এমএ | 52.5 |
| অপারেটিং ফ্রিকোয়েন্সি | চ | হার্জ | 50/60 |
| ইনপুট শক্তি | পৃ | ডব্লিউ | 12 |
| পাওয়ার ফ্যাক্টর | পিএফ | ％ | 0.95 |
| মোট হারমনিক বিকৃতি | THD | ％ | 17% |
| ডিমিং টাইপ | আরএনএ ☑ TRIAC □ PWM □ 0-10V □ ডালি □ DMX □ স্মার্ট □ অন্যান্য | ||
| সার্জ ক্যাপাসিটি | বনাম | কেভি | 0.8 |
| বৈদ্যুতিক শক্তি (AC) | Ve | কেভি | - |
| অপারেটিং/কেস তাপমাত্রা | Ta/Tc | ℃ | 25/85 |
| LED পরামিতি | COB | ||
| আলোকিত প্রবাহ | Φv |
Lm |
1445 |
| আলোকিত দক্ষতা | ηv | Lm/w | 120 |
| রঙ তাপমাত্রা | সিসিটি | কে | 4068 |
| রঙ রেন্ডারিং সূচক | রা/সিআরআই | ％ | 80.5 |
| আলো বিতরণ | - | - | - |
| দেখার কোণ | 2θ 1/2 | ডিগ্রী | - |
অপটিক্যাল বৈশিষ্ট্য
ক্রোমাটিসিটি বিনস
TYF এর ক্রোমাটিসিটি বিন কাঠামোর জন্য ANSI C78.377A মান মেনে চলে।2700K থেকে 6500K CCT রেঞ্জের জন্য প্রতিটি ANSI চতুর্ভুজের জন্য, TYF 5টি বিন এবং 3টি বিন প্রদান করে।
সারণি 4-1 5 ধাপের বিন
| সিসিটি | ধাপ | Cx | সাই | ক | খ | থিটা |
| 2700K | 5 | 0.4578 | 0.4101 | ০.০১৩৫০ | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | ০.০১৩৯০ | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | ০.০১৫৪৫ | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | ০.০১৩৭০ | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | ৫৯.০৯ |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
সারণি 4-2 3 ধাপের বিন
| সিসিটি | ধাপ | Cx | সাই | ক | খ | থিটা |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | ৫৯.০৯ |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
সাধারণ বৈদ্যুতিক এবং অপটিক্যাল কার্ভ
চিত্র 4-2-1 আপেক্ষিক শক্তি বনাম ভোল্টেজ, টিক =25℃
চিত্র 4-2-3 রেডিয়েন্ট প্যাটার্ন, টিক =25℃
| আইটেম | SYMBOL | ইউনিট | মান |
| বিদ্যুৎ অপচয় | পিডি | ডব্লিউ | 12 |
| এসি কারেন্ট (RMS) | IF | এমএ | 52.5 |
| এসি ভোল্টেজ (RMS) | ভিন | ভি | 200~240 |
| LED জংশন তাপমাত্রা | টিজে-এলইডি | ℃ | 110 |
| আইসি জংশন তাপমাত্রা | টিজে-আইসি | ℃ | 150 |
| আইসি তাপমাত্রা আইসি শীর্ষ | টিপি | ℃ | 100 |
| LED থার্মাল রেজিস্ট্যান্স (জংশন / সোল্ডারিং পয়েন্ট) | Rthj-s | ℃/W | 20 |
| আইসি থার্মাল রেজিস্ট্যান্স (জংশন / সোল্ডারিং পয়েন্ট) | Rthj-s | ℃/W | - |
| অপারেটিং তাপমাত্রা | শীর্ষ | ℃ | -20~+85 |
| সংগ্রহস্থল তাপমাত্রা | টি.এস | ℃ | -30~+100 |
| ESD সংবেদনশীলতা (HBM) | Vesd | কেভি | ±2 |
| সোল্ডারিং তাপমাত্রা (রিফ্লো) | Tsld | ℃ | - |
| সোল্ডারিং তাপমাত্রা (হাত) | Tsld | ℃ | 350 3S |
মন্তব্য:
1) সমস্ত মাত্রা মিলিমিটারে। (সহনশীলতা: ±0.2 মিমি)
2) স্কেল: কোনটিই নয়
বিঃদ্রঃ:
1) TYF অপটো।DOB মডিউলটি জংশন তাপমাত্রাকে সর্বাধিক জংশন তাপমাত্রার বৈশিষ্ট্যের অধীনে রাখার জন্য সুপারিশ করা হয়। (সারণী 2-4)।
LED সীসা তাপমাত্রা এবং IC টপ কেস তাপমাত্রা থার্মোকল দিয়ে পরিমাপ করা হয়।নিম্নরূপ সূত্র ব্যবহার করে LED এবং IC unction তাপমাত্রা গণনা করা যেতে পারে।
Ts_max=Tj_max-Rθj-s * Pd
উদাহরণ স্বরূপ:
যদি LED সীসা তাপমাত্রা এবং IC টপ কেস তাপমাত্রা 90℃ হয় তাহলে LED জংশন তাপমাত্রা
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
এবং IC জংশন তাপমাত্রা
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W=120 ℃
DOB (AC-COB) হ্যান্ডিং এর সিলিকন রজন
TYF অপটো।এলইডি মডিউল পণ্য, প্লাস্টিকের ট্রেতে প্যাক করা, বিভিন্ন আকার অনুযায়ী, XX পিসি প্রতিটি প্লাস্টিকের ট্রে, নিম্নলিখিত হিসাবে দেখানো হয়েছে।বাবল ব্যাগে প্যাক করা প্লাস্টিকের বক্স ছাড়া পণ্য, বাইরের চাপ রোধ করার জন্য, বিভিন্ন বাবল ব্যাগ বেছে নিন, XX পণ্যের প্রতিটি প্যাকে পণ্যের আকার অনুযায়ী, প্যাকেজ করা পণ্যটি শক্ত কাগজের আকারে সংরক্ষণ করা হবে এবং সিল করা হবে, যেমনটি দেখানো হয়েছে পরবর্তী.
1) xx PCS LED মডিউল প্রতি ট্রে 4) বক্স তথ্য এবং প্যাকিং
2) ট্রে স্ট্যাক এবং টেপিং, XX LED মডিউল ট্রে এবং অতিরিক্ত 1টি ডামি ট্রে প্রতিটি আপ বাক্সট্রের উপরে সিলিকা জেল (প্রতিটি 1টি) যোগ করুন
