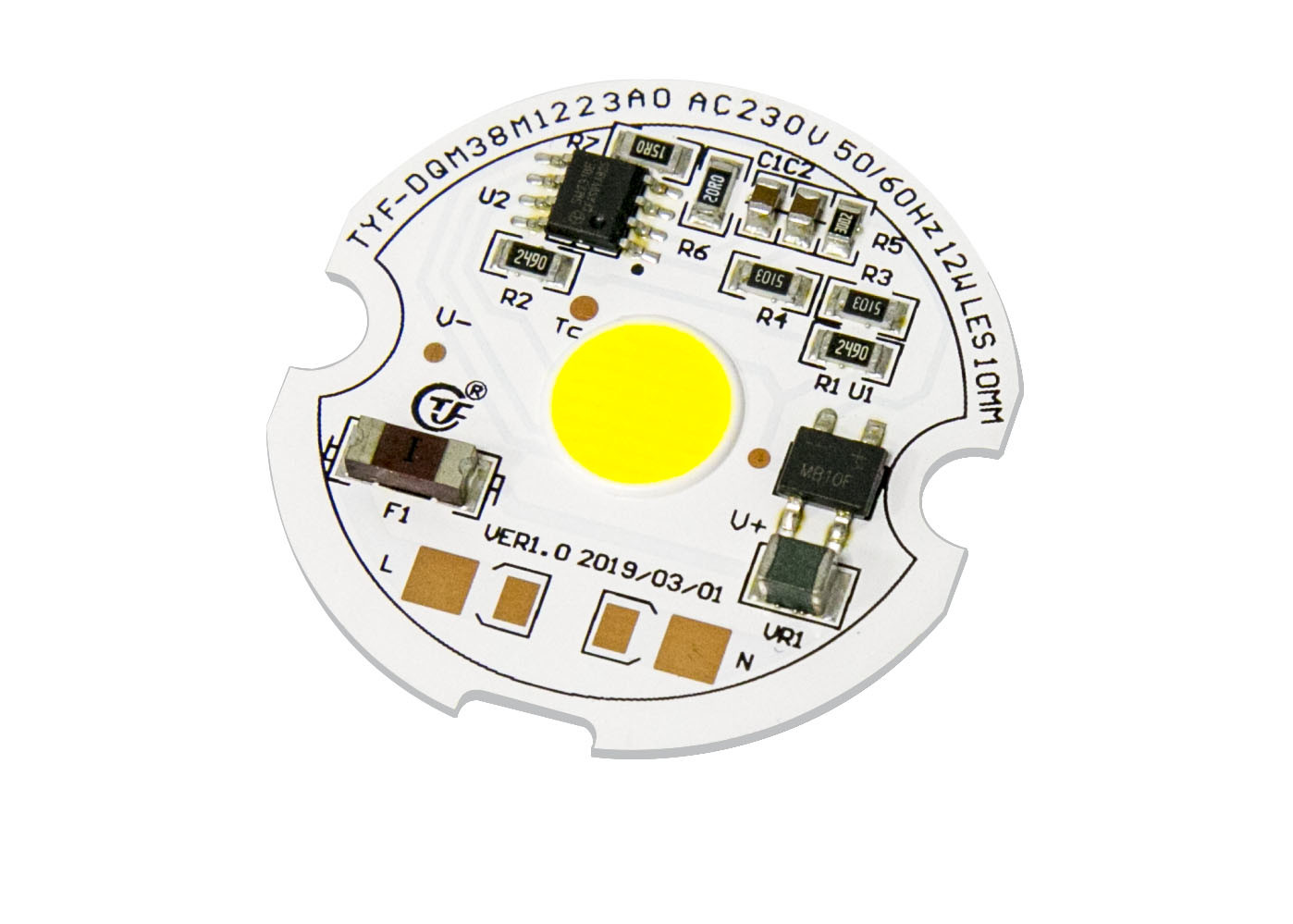

এসি সিওবি এলইডি ইনডোর ওয়ালস্পটলাইটএসি২৩০ভি ১২ডব্লিউ ৩০০০০কে ৪০০০০কে ৬০০০কে ৭০আরএ ৮০আরএ ড্রাইভার অন বোর্ড অ্যালুমিনিয়াম পিসিবি
TYF-DQM38M1223A0.pdf
- সরাসরি এসি লাইন ভোল্টেজের সাথে সংযোগ করে
- উচ্চ পিএফ এবং কম টিএইচডি
- উচ্চ কর্মক্ষমতা এবং উচ্চ উজ্জ্বলতা
- দীর্ঘ জীবন এবং উচ্চ নির্ভরযোগ্যতা
- কম ইএমআই
- সাধারণ বিওএম
- সিই অনুবর্তী
- আরওএইচএস এবং রিচ অনুবর্তী
- সহজ সমাবেশ
| ডিওবি |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑪ |
⑫ |
⑬ |
| পণ্য কোড |
ক্লায়েন্ট
কোড
|
আইসি কোড |
পাওয়ার
কোড
|
ভোল্টেজ কোড
|
ক্রমিক সংখ্যা |
এলইডি
কোড
|
সিসিটি
কোড
|
এসডিএম |
সিআরআই কোড |
উজ্জ্বলতা |
বছর |
মাস |
ক্রমিক
নং
|
| |
মডিউল কোড |
|
|
|
কেস কোড |
ক্রমিক সংখ্যা |
|
|
|
|
|
ক্রমিক সংখ্যা |
১) পণ্যের কোড: C=ক্লায়েন্ট মডিউল D=সেলফ মডিউল
২) ক্লায়েন্ট কোড এবং মডিউল কোড: যদি ①=C হয় তবে ক্লায়েন্ট কোডের জন্য ৪ সংখ্যা অথবা সেলফ মডিউল কোডের জন্য
৩) আইসি কোড: আইসি-এর জন্য একটি অক্ষর
৪) পাওয়ার কোড:
| পাওয়ার কোড |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
৫) ভোল্টেজ কোড:১১=১১০V,১২=১২০V,২২=২২০V,২৩=২৩০V
৬) সিসিটি কোড
| সিসিটি কোড(K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
বৈদ্যুতিক ও অপটিক্যাল বৈশিষ্ট্য(Ta=২৫℃) টেবিল ২-১
| ITEM |
প্রতীক |
ইউনিট |
সাধারণ মান |
| ইনপুট ভোল্টেজ |
ভিন |
V |
230 |
| ইনপুট কারেন্ট |
IF |
mA |
52.5 |
| অপারেটিং ফ্রিকোয়েন্সি |
F |
Hz |
50/60 |
| ইনপুট পাওয়ার |
P |
W |
12 |
| পাওয়ার ফ্যাক্টর |
PF |
% |
0.95 |
| মোট হারমোনিক বিকৃতি |
THD |
% |
17 % |
| ডিমিং প্রকার |
RNA✔ ট্রায়াক PWM 0-10V DALI DMX স্মার্ট অন্যান্য |
| সার্জ ক্যাপাসিটি |
Vs |
KV |
0.8 |
| বৈদ্যুতিক শক্তি(AC) |
Ve |
KV |
- |
| অপারেটিং/কেস তাপমাত্রা |
Ta/Tc |
℃ |
25/85 |
| এলইডি প্যারামিটার |
সিওবি |
| আলোর প্রবাহ |
Φv |
Lm
|
1445 |
| আলোর দক্ষতা |
ηv |
Lm/w |
120 |
| রঙের তাপমাত্রা |
সিসিটি |
K |
4068 |
| রঙ রেন্ডারিং সূচক |
Ra/CRI |
% |
80.5 |
| আলোর বিতরণ |
- |
- |
- |
| ভিউইং অ্যাঙ্গেল |
2θ 1/2 |
ডিগ্রী |
- |
অপটিক্যাল বৈশিষ্ট্য
ক্রোমাটিসিটি বিন
TYF তার ক্রোমাটিসিটি বিন কাঠামোর জন্য ANSI C78.377A স্ট্যান্ডার্ড মেনে চলে। 2700K থেকে 6500K পর্যন্ত CCT রেঞ্জের জন্য প্রতিটি ANSI চতুর্ভুজের জন্য, TYF 5 বিন এবং 3 বিন প্রদান করে।
টেবিল ৪-১ ৫ ধাপ বিন
| সিসিটি |
ধাপ |
Cx |
Cy |
a |
b |
θ |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
টেবিল ৪-২ ৩ ধাপ বিন
| সিসিটি |
ধাপ |
Cx |
Cy |
a |
b |
θ |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
সাধারণ বৈদ্যুতিক ও অপটিক্যাল বক্ররেখা
চিত্র ৪-২-১ আপেক্ষিক পাওয়ার বনাম ভোল্টেজ, Ta =২৫℃
চিত্র ৪-২-৩ রেডিয়েন্ট প্যাটার্ন, Ta =২৫℃
| ITEM |
প্রতীক |
ইউনিট |
মান |
| পাওয়ার অপচয় |
Pd |
W |
12 |
| এসি কারেন্ট(RMS) |
IF |
mA |
52.5 |
| এসি ভোল্টেজ(RMS) |
ভিন |
V |
200~240 |
| এলইডি সংযোগ তাপমাত্রা |
Tj-LED |
℃ |
110 |
| আইসি সংযোগ তাপমাত্রা |
Tj-IC |
℃ |
150 |
| আইসি তাপমাত্রার শীর্ষ IC |
Tp |
℃ |
100 |
| এলইডি তাপীয় প্রতিরোধ (সংযোগ / সোল্ডারিং পয়েন্ট) |
Rthj-s |
℃/W |
20 |
| আইসি তাপীয় প্রতিরোধ (সংযোগ / সোল্ডারিং পয়েন্ট) |
Rthj-s |
℃/W |
- |
| অপারেটিং তাপমাত্রা |
শীর্ষ |
℃ |
-20~+85 |
| সংরক্ষণ তাপমাত্রা |
Ts |
℃ |
-30~+100 |
| ইএসডি সংবেদনশীলতা(HBM) |
Vesd |
KV |
±2 |
| সোল্ডারিং তাপমাত্রা(রিফ্লো) |
Tsld |
℃ |
- |
| সোল্ডারিং তাপমাত্রা(হ্যান্ড) |
Tsld |
℃ |
350 3S |
নোট:
১) সমস্ত মাত্রা মিলিমিটারে আছে।(সহনশীলতা:±0.2mm)
২) স্কেল: কোনটিই নয়
নোট:
১) TYF অপটো। DOB মডিউলটি সর্বাধিক সংযোগ তাপমাত্রা স্পেক-এর অধীনে সংযোগ তাপমাত্রা বজায় রাখার জন্য প্রস্তাবিত।(টেবিল ২-৪)।
এলইডি লিড তাপমাত্রা এবং আইসি টপ কেস তাপমাত্রা থার্মোকাপল দিয়ে পরিমাপ করা হয়। এলইডি এবং আইসি সংযোগ তাপমাত্রা নিম্নলিখিত সূত্রগুলি ব্যবহার করে গণনা করা যেতে পারে।
Ts_max=Tj_max-Rθj-s * Pd
উদাহরণস্বরূপ:
যদি এলইডি লিড তাপমাত্রা এবং আইসি টপ কেস তাপমাত্রা ৯০℃ হয় তবে এলইডি সংযোগ তাপমাত্রা
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
এবং আইসি সংযোগ তাপমাত্রা
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
DOB (AC-COB) হ্যান্ডেলিং-এর সিলিকন রজন
TYF অপটো। এলইডি মডিউল পণ্য, প্লাস্টিকের ট্রেতে প্যাক করা হয়, বিভিন্ন আকারের উপর নির্ভর করে, XX পিসি প্রতিটি প্লাস্টিকের ট্রে, নিচে দেখানো হয়েছে। প্লাস্টিকের বাক্স ছাড়া পণ্যগুলি বুদবুদ ব্যাগে প্যাক করা হয়, বাইরের চাপ প্রতিরোধ করার জন্য, প্রতিটি প্যাকে XX পণ্যের পণ্যের আকারের উপর নির্ভর করে বিভিন্ন বুদবুদ ব্যাগ নির্বাচন করুন, প্যাকেজ করা পণ্যগুলি কার্টনের আকারে সংরক্ষণ করা হবে এবং সিল করা হবে, নিচে দেখানো হয়েছে।
১) প্রতি ট্রেতে xx পিসি এলইডি মডিউল ৪) বক্স তথ্য ও প্যাকিং
২) ট্রে স্ট্যাক এবং টেপিং, XX এলইডি মডিউল ট্রে এবং অতিরিক্ত ১টি ডামি ট্রে প্রতিটি বাক্স। ট্রে-এর উপরে সিলিকা জেল যোগ করুন (প্রতিটি)
৩) সিলিং প্যাকিং
